Helios MBD EC 315 B Megabox
EC-Motor 3-PH 50/60Hz regelbar DN 355
MBD EC 315 Artikel-Nr.: 5846
Megabox mit EC-Motor 3-PH 380-480V
50/60Hz regelbar DN 315

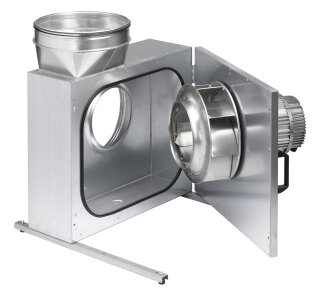

Geräuschgekapselter EC-Radial-
Ventilator mit ausschwenkbarer Motor-
Laufradeinheit und außerhalb dem Luft-
strom liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch
Auskleidung mit 30 mm starken Mineral-
woll-Dämmstoff-Platten. Saug- und
druckseitige Rohranschlussstutzen mit
Gummilippendichtung auf Norm-
Durchmesser abgestimmt. Ventilatortür
für Inspektion und Reinigung voll
ausschwenkbar. Incl. stabiler Montage-
schienen mit vier Schwingungsdämpfern.
Serienmäßig mit Kondensatablauf und
Tropfschutz bei geöffneter Tür.
Hochleistungs-Radial-Laufrad mit
rückwärts gekrümmten Schaufeln aus
Aluminium, direkt auf Motorwelle auf-
gesetzt. Guter Wirkungsgrad, niedriges
Geräusch.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Antrieb durch energiesparenden,
drehzahlsteuerbaren EC-Außenläufermotor
in Schutzart IP54 mit höchstem
Wirkungsgrad. Wartungs- und
funkstörungsfrei, kugelgelagert.
Integrierte elektronische Temperatur-
überwachung für EC-Motor und
Elektronik. Bei Überschreitung der
maximal zulässigen Temperaturen erfolgt
automatisch Drehzahl- und Leistungs-
anpassung. Stufenlose Drehzahlsteuerung
mit Potentiometer (PU/PA 10) oder
stufenlose Drehzahlregelung mit
Universal-Regelsystem (EUR EC).
Anschluss über serienmäßiger Klemmen-
kasten (IP55) außen am Motor.
Vol.str. bei 0 Pa 3500 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 1400 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 120 GradC
Betriebsdauer h
Drehzahl 3000 1/min
abgen. Leistung 1,3 kW
Gewicht 55 kg
Schalleistung 68 dB(A)
Schalldruck in 1m 61 dB(A)
Spannung 400 Volt
Stromaufnahme 2,2 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: MBD EC 315 B
Artikel: 05846
