Helios MBD 355/2/2 TK Megabox
3 PH, zweitourig, Rohr-DN 400
MBD 355/2/2 TK
Megabox, 3 PH., zweitourig

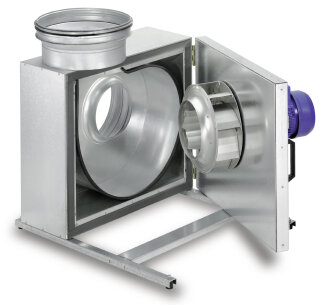

Geräuschgekapselter Radial-Ventilator
mit ausschwenkbarer Motor-Laufradeinheit
und außerhalb dem Luftstom liegenden
Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 50 mm starken Mineralwoll-
Dämmstoffplatten. Saug- und
druckseitige
Rohranschlußstutzen mit
Gummilippendich-
tung. Ventilatortür für Inspektion und
Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern.
Hochleistungs-Radial-Laufrad mit rück-
wärtsgekrümmten Schaufeln aus
Aluminium,
Auswuchtgüte G 6.3 nach
DIN ISO 1940 T.1.
Drehstrom-Motor zweitourig durch Stern/
Dreieck-Schaltung, geschlossene Bauwei-
se, wartungsfrei, mit Thermokontakt, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 5800 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 1950 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 2840 / 2510 1/min
abgeg. Leistung 2,2 / 1,65 kW
Gewicht 100 kg
Schalleistung 92 dB(A)
Schalldruck in 4m 72 dB(A)
Spannung 400 / 400 Volt
Stromaufnahme 5 / 2,9 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Temperaturklasse
Fabrikat: Helios Ventilatoren
Typ: MBD 355/2/2 TK
Artikel: 05948
