Beschreibung

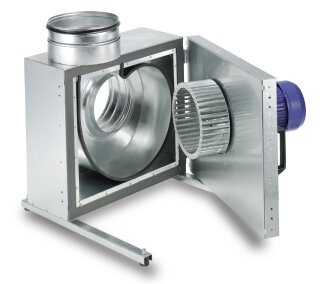

Helios MBD 250/4 EX Megabox
3-PH, EX-gesch. II 2G, Rohr DN 315
MBD 250/4 EX
Megabox, 3 PH.
Geräuschgekapselter Radial-Ventilator
mit ausschwenkbarer Motor-Laufradeinheit
und außerhalb dem Luftstom liegenden
Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 50 mm starken Mineralwoll-
Dämmstoffplatten. Saug- und
druckseitige
Rohranschlußstutzen mit
Gummilippendich-
tung. Ventilatortür für Inspektion und
Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern.
Hochleistungs-Radial-Laufrad mit vor-
wärtsgekrümmmten Schaufeln aus
verzink-
tem Stahlblech, Auswuchtgüte G 6.3 nach
DIN ISO 1940 T.1.
Drehstrom-Kurzschlußläufer-Motor, ge-
schlossene Bauweise, wartungsfrei, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung, nicht regelbar.
Ex-Ausführung gemäß ATEX.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 4140 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 550 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 1405 1/min
abgeg. Leistung 1,5 kW
Gewicht 25 kg
Schalleistung 86 dB(A)
Schalldruck in 4m 66 dB(A)
Spannung 400 Volt
Stromaufnahme 3,4 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz J
Temperaturklasse T1 bis T3
Fabrikat: Helios Ventilatoren
Typ: MBD 250/4 EX
Artikel: 06014
