Beschreibung

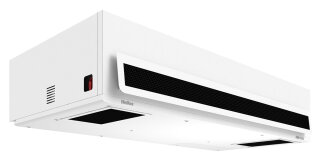

KWL Yoga Style 700 EV/WW
Dezentrales Lüftungsgerät mit
Elektro-Vorheizung und
Warmwasser-Nachheizung
Kompakt-Lüftungsgerät mit Wärmerückge-
winnung für die Be- und Entlüftung von
einzelnen Räumen, wie Klassenzimmer,
Aufenthaltsräume, Büros, Besprechungs-
räume, Ladenlokale, etc.
Die Zuluft strömt über das frontseitige
Gitter in den Raum. Über zwei, jeweils
mit Plisseefilter ausgestattete Abluft-
Gitter an der Unterseite des Geräts,
wird die verbrauchte Luft aus dem Raum
abgeführt.
Montagemöglichkeiten:
Gerät zur Deckenmontage bzw. Teil-
Integration in die Zwischendecke,
über die im Lieferumfang enthaltenen,
schwingungsdämpfenden Befestigungs-
elemente.
Geräteaufbau:
Gehäuse aus verzinktem Stahlblech,
innen und außen weiß pulverbeschichtet:
(Verkehrsweiß, ähnlich RAL 9016).
Innen mit einem abwischbaren,
40 mm starken, wärme- und schall-
dämmenden Spezialschaum ausgestattet.
Wärmeleitfähigkeit:
0,034 W(m.K) bei 10°C.
Klassifiziert nach EN 12667. Einfache
Wartungszugänglichkeit über die von
unten zugängliche, gegen unbeabsichtig-
tes Aufschwingen gesicherte, Revisions-
klappe
Außen- und Fortluftanschluss
(DN315) mit federbelasteten Verschluss-
klappen an der Geräterückseite
(verhindert einströmende Kaltluft bei
ausgeschaltetem Gerät)
Saubere Außenluftführung über einen
VDI6022-zertifizierten
ISO ePM1 60% Plisseefilter.
Frontseitig mit strömungsoptimiertem
Zuluft-Gitter.
Das vorgesetzte Zuluftelement ermöglicht
die optimale Nutzung des Coanda-Effekts.
2 Abluftgitter an der Geräteunterseite
Standard Abluftfilter:
Zwei VDI6022-zertifizierte Plissee-
filter ISO Coarse 60%.
Optional erhältlich: ISO ePM10 60%.
Wärmetauscher:
Großflächiger, VDI6022-zertifizierter
Aluminium-Kreuzgegenstrom-
Wärmetauscher nach DIN EN 308, mit bis
zu 90% Wärmebereitstellungsgrad.
Serienmäßig integrierte, temperaturge-
steuerte Bypass-Klappe zur Umgehung des
Wärmetauschers bei kühler Nachtluft.
Die Serienmäßige Frostüberwachung regelt
automatisch das Zuluft-Fördervolumen und
die in Abhängigkeit der gewählten Aus-
stattung eingebaute elektrische Vorhei-
zung.
Ventilatoren:
Zwei geräuscharme, wartungsfreie und
energieeffiziente EC-Ventilatoren mit
Konstant-Volumenstrom und rückwärtsge-
krümmten Laufrädern.
Kondensatanschluss:
Anschluss-Stutzen:
Durchm.: 18 mm, waagrecht, wandseitig.
Optional: Kugelsiphon in Auf- oder
Unterputzausführung und
interne Kondensatpumpe erhältlich.
Gehäuserückwand mit integr. Stutzen
für den einfachen Anschluss eines
6mm-Kondensatschlauchs. (bauseits)
Sensorik:
Integrierter CO2-Sensor. Alternativ
kann dieser durch einen externen Raum-
fühler (VOC, CO2 oder Feuchtefühler)
ersetzt werden. Anstelle eines der
Luftqualitäts-Sensoren, kann auch ein
Bewegungsmelder (KWL BWM) angeschlossen
werden.
Leistungsregelung:
Funktionsumfang des im Lieferumfang
enthaltenen Komfortbedienelements
mit Touch-Funktion und
einfacher Menüführung.
Anzeige des Gerätestatus und der
Sensorwerte, wie:
- Volumenstrom der Ventilatoren
- Lufttemperaturen (AU/FO, AB/ZU)
- Einstellung Temperatur für die
Bypass-Aktivierung
- Anzeige: Bypass offen/geschlossen
- Elektr. Leistung Vor- und Nachheizung
- Bedarfsorientierte Lüftung
- Erstinbetriebnahme-Assistent
- Anschluss eines Brandmeldekontakts
(Notfall-Kontakt) inkl. Konfiguration
der beim Auslösen des Kontakts aktivier-
ten Funktion.
- Konfiguration Jahres-, Wochen- und
Tagesprogramm
- Drucküberwachung Filterverschmutzung
- Filterwechsel-Anzeige im Display
- 5 passwortgeschützte, konfigurierbare
Funktions-Ebenen
- Integration in die Gebäudeleittechnik
über (ModBus RTU und ModBus TCP,
BacNet IP) möglich.
Elektrischer Anschluss:
Gut zugänglicher Anschlusskasten
an der Außenseite des Gehäuses.
Revisions-/Hauptschalter am Gehäuse.
Dieser kann mit einem Vorhängeschloss
gesichert werden.
Technische Daten:
Max. Volumen: 900 m³/h
Min. Volumen: 300 m³/h
Spannung / Frequenz: 230 V, 50 Hz
Max. Nennstrom inkl. Regelung: 11,20 A
Max. Leistungsaufn. inkl. Reg.: 2350 W
Leistung el. Vorheizung: 2000 W
Schalldruck LPA bei 700 m³/h und 0 Pa:
- in 1 m Entfernung: 33 dB(A)
- in 3 m Entfernung: 27 dB(A)
Temp. Arbeitsbereich: - 10°C bis + 40°C
Aufstelltemperatur: + 5°C bis + 40°C
AU-/FO-Stutzen Durchmesser: DN 315
Schutzart: IP20
Maße: 2230 x 1114 x 459 (L x B x H) mm
Gewicht ca.: 204 kg
Fabrikat: Helios Ventilatoren
Typ: KWL Yoga Style 700 EV/WW
Artikel: 40030
