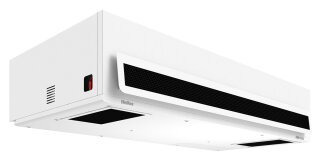

KWL Yoga Style 700 EV
Dezentrales Lüftungsgerät mit Elektro-
Vorheizung
Kompakt-Lüftungsgerät mit Wärmerückge-
winnung für die Be- und Entlüftung von
einzelnen Räumen, wie Klassenzimmer,
Aufenthaltsräume, Büros, Besprechungs-
räume, Ladenlokale, etc.
Die Zuluft strömt über das frontseitige
Gitter in den Raum. Über zwei, jeweils
mit Taschenfilter ausgestattete Abluft-
Gitter an der Unterseite des Geräts,
wird die verbrauchte Luft aus dem Raum
abgeführt.
Montagemöglichkeiten:
Gerät zur Deckenmontage bzw. Teil-
Integration in die Zwischendecke, über
die im Lieferumfang enthaltenen,
schwingungsdämpfenden Befestigungsele-
mente. Möglichkeit der kombinierten
Wand-Deckenmontage über Wandhalter-Set.
Geräteaufbau:
Gehäuse aus verzinktem Stahlblech, in-
nen und außen weiß la-
ckiert/pulverbeschichtet (Verkehrsweiß,
ähnlich RAL 9016). Innen mit einem 40
mm starken, wärme- und schalldämmendem
Spezialschaum ausgestattet. Wärmeleit-
fähigkeit: 0,034 W/(m.K) bei 10°C.
Klassifiziert nach EN 12667. Einfache
Wartungszugänglichkeit über die von un-
ten zugängliche, gegen unabsichtliches
Aufschwingen gesicherte, Revisionsklap-
pe. Außen- und Fortluftanschluss (DN
315) mit federbelasteten Verschluss-
klappen an der Geräterückseite, gegen
einströmende Kaltluft bei abgeschalte-
tem Gerät. Saubere Außenluftführung
über ISO ePM1 60% Filter. Frontseitig
mit strömungsoptimiertem Zuluft-Gitter.
An der Geräteunterseite befinden sich
zwei Abluftgitter. Bei Gerätevariante
KWL Yoga Style ermöglicht das vorge-
setzte Luftverteilelement, eine noch
bessere Nutzung des Coanda-Effekts.
Standard Abluftfilter: 2 x Taschenfil-
ter ISO Coarse 60%. Optional erhält-
lich: ISO ePM10 60%.
Wärmetauscher:
Großflächiger Aluminium-
Kreuzgegenstrom-Wärmetauscher nach DIN
EN 308, mit bis zu 90% Wärmebereitstel-
lungsgrad. Serienmäßig integrierte,
temperaturgesteuerte Bypass-Klappe zur
Umgehung des Wärmetauschers bei kühler
Nachtluft. Die Serienmäßige Frostüber-
wachung regelt automatisch das Zuluft-
Fördervolumen und die in Abhängigkeit
der gewählten Ausstattung eingebaute
elektrische Vorheizung.
Ventilatoren:
Zwei geräuscharme, wartungsfreie und
energieeffiziente EC-Ventilatoren mit
Konstant-Volumenstrom und rückwärts ge-
krümmten Laufrädern.
Kondensatanschluss:
Anschluss-Stutzen (18 mm) unten, wand-
seitig. Optionales Zubehör: Kugelsiphon
in Auf- oder Unterputzausführung und
Kondensatpumpe erhältlich.
Sensorik:
Integrierter CO2-Sensor. Alternativ
kann dieser durch einen externen Raum-
fühler (VOC, CO2 oder Feuchtefühler)
ersetzt werden. Anstelle eines der
Luftqualitäts-Sensoren, kann ein Bewe-
gungsmelder (KWL BWM) angeschlossen
werden.
Leistungsregelung:
Funktionsumfang des im Lieferumfang
enthaltenen Komfortbedienelements mit
Touch-Funktion und einfacher Menüfüh-
rung.
- Anzeige des Gerätestatus und der Sen-
sorwerte, wie:
- aktueller Volumenstrom beider Venti-
latoren.
- aktuelle Lufttemperaturen (AU/FO,
AB/ZU)
- Einstellung Temperatur für die
Bypass-Aktivierung.
- Anzeige: Bypass offen/geschlossen
- Elektr. Leistung von Vor- und Nach-
heizung.
- Bedarfsorientierte Lüftung
- Erstinbetriebnahme-Assistent
- Anschluss eines Brandmeldekontakts
(Notfall-Kontakt) inkl. Konfigura-
tionsmöglichkeiten, der beim Auslösen
des Kontakts aktivierten Funktion.
- Konfiguration Jahres-, Wochen- und
Tagesprogramm.
- Drucküberwachung der Filterverschmut-
zung
- Filterwechsel-Anzeige.
- 5 passwortgeschützte, konfigurierbare
Funktions-Ebenen.
- Integration in die Gebäudeleittechnik
über (ModBus RTU und ModBus TCP,
BacNet IP) möglich.
Elektrischer Anschluss:
Gut zugänglicher Anschlusskasten an der
Innenseite des Gehäuses. Revisions-
Hauptschalter am Gehäuse. Dieser kann
gegen unberechtigten Zugriff mit Vor-
hängeschloss gesichert werden.
Technische Daten:
Max. Volumen: 917 m³/h
Min. Volumen: 307 m³/h
Max. Nennstrom:
- Ventilatoren: 2 x 1,2 A
- el. Vorheizung: 8,7 A
- el. Nachheizung: -
- Elektronik: 0,05 A
- gesamt: 11,15 A
Max. Leistungsaufnahme:
- Ventilatoren: 2 x 170 W
- el. Vorheizung: 2000 W
- el. Nachheizung: -
- Elektronik: 10 W
- gesamt: 2350 W
Schalldruck LPA bei 589 m³/h und 0 Pa:
- in 1 m Entfernung: 31 dB(A)
- in 3 m Entfernung: 24 dB(A)
Spannung / Frequenz: 230 V, 50 Hz
Temp. Arbeitsbereich: - 20°C bis + 40°C
Aufstelltemperatur: + 5°C bis + 40°C
AU-/FO-Stutzen Durchmesser: DN 315
Schutzart: IP20
Maße: 2171 x 1116 x 455 (L x B x H) mm
Gewicht ca.: 127 kg
Fabrikat: Helios Ventilatoren
Typ: KWL Yoga Style 700 EV
Artikel: 40026
