Beschreibung

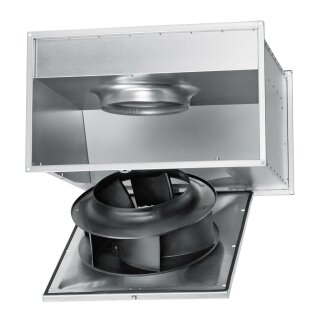

Helios KRW 500/4/80/50
Kanalventilator 1-PH
KRW 500/4/80/50
Kanal-Radialventilator mit rückwärts
gekrümmten Laufradschaufeln, zur
direkten Montage in rechteckiges
Kanalsystem, Ventilator-Einheit
herausschwenkbar.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flansch-
profilen, raumsparende Bauweise,
servicefreundlich durch ausschwenkbare
Motor-Laufrad-Einheit, ab BG 450
zusätzliche Verriegelung der
Ausschwenkeinheit.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus
Kunststoff. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe
G 6.3 DIN ISO 1940 T.1.
Antrieb: Wartungsfreier Einphasen-
Wechselstrom-Außenläufer-Motor, ge-
schlossene Bauweise, auf Klemmbrett
herausgeführte Thermokontakte, Drehzahl
mittels 5-Stufentrafo oder elektronisch
(stufenlos) regelbar, Wicklung mit
Feuchteschutzimprägnierung, gedichtete,
geräuscharme Kugellager mit Lang-
zeitschmierung. Netzanschluss an
vormontierten Klemmenkasten (IP54).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 9700 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 700 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/60
GradC
Drehzahl 1370 1/min
aufgenomm. Leistung 1,550 kW
Gewicht 66,9 kg
Schalleistung 72 dB(A)
Schalldruck in 4m 52 dB(A)
Spannung 230 Volt
Stromauf. bei Nennspannung 6,80 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: KRW 500/4/80/50
Artikel: 06152
