Beschreibung

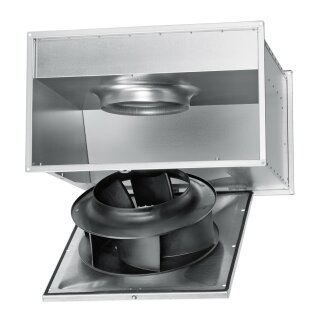

Helios KRD 560/4/80/50
Kanalventilator 3-PH
KRD 560/4/80/50
Kanal-Radialventilator mit rückwärts
gekrümmten Laufradschaufeln, zur
direkten Montage in rechteckiges
Kanalsystem, Ventilator-Einheit
herausschwenkbar.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flanschpro-
filen, raumsparende Bauweise, service-
freundlich durch ausschwenkbare Motor-
Laufrad-Einheit, ab BG 450 zusätzliche
Verriegelung der Ausschwenkeinheit.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus Kunst-
stoff. Vibrations-
freier Lauf durch dynamische Wuchtung
nach Gütestufe G 6.3 DIN ISO 1940 T.1.
Antrieb: Drehstrom-Außenläufer-Motor,
eingebaute, auf Klemmbrett herausge-
führte Thermokontakte, geschlossene
Bauweise, Drehzahl mittels 5-Stufen-
trafo oder elektronisch (stufenlos)
regelbar sowie die Steuerung mittels
Helios Frequenzumrichter mit allpoligen
Sinusfilter ist möglich, Wicklung mit
Feuchtschutzimprägnierung,
wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung. Netzanschluss an
vormontierten Klemmenkasten (IP54).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 11970 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 840 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 45/45
GradC
Drehzahl 1350 1/min
aufgenomm. Leistung 2,33 kW
Gewicht 64 kg
Schalleistung 75 dB(A)
Schalldruck in 4m 55 dB(A)
Spannung 400/230 Volt
Stromaufnahme 7,8/4,5 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: KRD 560/4/80/50
Artikel: 06147
