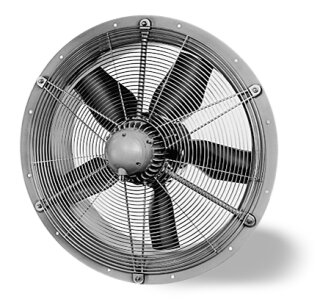

Helios HWD 630/4/4 TK Axialventilator
3-PH, 2-tourig Stern/Dreieck, mit Gitter
HWD 630/4/4 TK
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Wandein-
bauring, Einströmdüse, direkt
angetrie-
ben.
Wandring aus verzinktem Stahlblech,
zweifach lackiert, Farbe papyrusweiß,
Düse mit Schutzgitter saugseitig.
Anschlußkasten am Motor.
Laufrad mit 7 Schaufeln aus GFK, Nabe
aus verzinktem Stahlblech, Flügelan-
stellung im Stillstand von außen
stufen-
los verstellbar, mit hohem Wirkungsgrad,
Auswuchtgüte G 6.3 nach VDI 2060.
Drehstrom-Kurzschlußläufer-Motor zwei-
tourig mit Stern-Dreieck-Schaltung, ge-
schlossene Bauweise, wartungsfrei, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 17000 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 260 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Drehzahl 1170/1390 1/min
aufgenomm.Leistung 0,9/1,57 kW
Gewicht 35 kg
Schalleistung 85 dB(A)
Schalldruck in 4m 65 dB(A)
Spannung 400/400 Volt
Stromaufnahme 2,3/3,8 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HWD 630/4/4 TK
Artikel: 01033
