Beschreibung

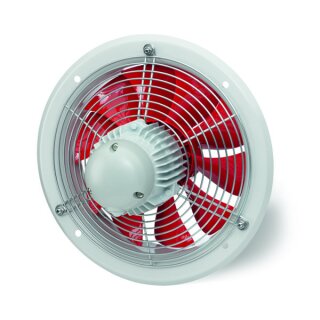

Helios HWD 500/4
Axialventilator 3-PH, Regelbar
HWD 500/4 TK
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Wandein-
bauring, Einströmdüse, direkt
angetrie-
ben.
Wandring aus verzinktem Stahlblech,
zweifach lackiert, Farbe papyrusweiß,
Düse mit Schutzgitter saugseitig.
Anschlußkasten am Motor.
Laufrad mit 7 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor durch
Spannungsreduzierung Drehzahl steuerbar,
Thermokontakte, geschlossene Bauweise,
wartungsfrei, gedichtete, geräuscharme
Kugellager mit Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 8200 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 170 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40/40
GradC
Drehzahl 1345 1/min
aufgenomm. Leistung 0,62 kW
Gewicht 18 kg
Schalleistung 80 dB(A)
Schalldruck in 4m 60 dB(A)
Spannung 400 Volt
Stromaufnahme 1,22 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HWD 500/4
Artikel: 01030
