Beschreibung

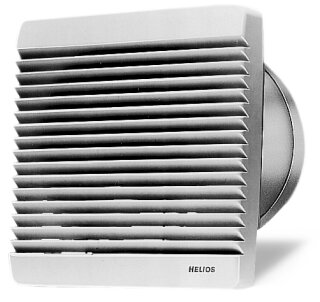

Helios HSW 200/4
Axialventilator 1-PH, mit Gitter
HSW 200/4
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, glatte Enden, direkt ange-
trieben.
Rohrhülse aus verzinktem Stahlblech,
mit zwei am Umfang verlaufenden
Versteifungssicken und Schutzgitter
aus Kunststoff.
Laufrad mit 7 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Einphasen-Wechselstrom-Kondensator-Motor
geschlossene Bauweise, wartungsfrei, mit
in die Wicklung eingebauten Thermokon-
takten, drehzahlsteuerbar durch Span-
nungsreduzierung, gedichtete, geräusch-
arme Kugellager mit Langzeitschmierung,
reversierbar.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 520 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 30 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/40
GradC
Drehzahl 1360 1/min
aufgenomm.Leistung 0,025 kW
Gewicht 2,7 kg
Schalleistung 50 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 38 42 44 44 41 33
Spannung 230 Volt
Stromaufnahme 0,11 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: HSW 200/4
Artikel: 07502
