Beschreibung

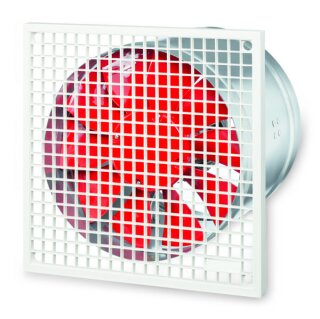

Helios HSD 315/8/4 Axialventilator
3-PH, 2-tourig, Y/YY m. Gitter
HSD 315/8/4
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, glatte Enden, direkt ange-
trieben.
Rohrhülse aus verzinktem Stahlblech,
mit zwei am Umfang verlaufenden
Versteifungssicken und Schutzgitter
aus Kunststoff.
Laufrad mit 7 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor, mit
Dahlanderwicklung (polumschaltbar),
geschlossene Bauweise, wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 2060 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 59 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60
GradC
Drehzahl 720/1445 1/min
aufgenomm.Leistung 0,049/0,115 kW
Gewicht 10 kg
Schalleistung 49 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 45 43 43 38 32 28
Spannung 400/400 Volt
Stromaufnahme 0,2/0,43 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HSD 315/8/4
Artikel: 00346
