Beschreibung

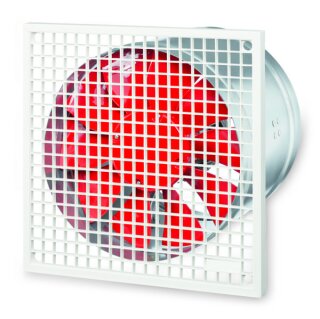

Helios HSD 315/4/2
Axialventilator 3-PH, 2-tourig, Y/YY
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, glatte Enden, direkt ange-
trieben.
Rohrhülse aus verzinktem Stahlblech,
mit zwei am Umfang verlaufenden
Versteifungssicken und Schutzgitter
aus Kunststoff.
Laufrad mit 7 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor, mit
Dahlanderwicklung (polumschaltbar),
geschlossene Bauweise, wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 4190 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 250 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 50
GradC
Drehzahl 1445/2845 1/min
aufgenomm.Leistung 0,106/0,558 kW
Gewicht 10 kg
Schalleistung 84 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 67 79 78 75 75 70
Spannung 400/400 Volt
Stromaufnahme 0,45/1,32 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HSD 315/4/2
Artikel: 00348
