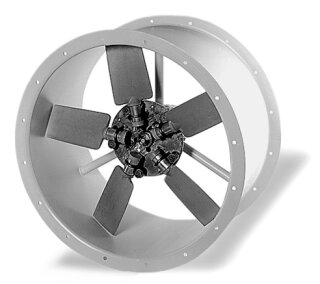

Helios HRFW 560/6 TK
Axialventilator 1-PH, Föderrichtung B
HRFW 560/6
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, beidseitige Flansche,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit Laufrad umschließend, beid-
seitig angeformtem Flansch, Lochbild
nach DIN 24155. Mit außenliegendem
Klem-
menkasten.
Laufrad mit 7 Schaufeln aus GFK, Nabe
aus verzinktem Stahlblech, Flügelan-
stellung im Stillstand von außen
stufen-
los verstellbar, mit hohem Wirkungsgrad,
Auswuchtgüte G 6.3 nach VDI 2060.
Einphasen-Wechselstrom-Kondensator-Motor
geschlossene Bauweise, wartungsfrei, mit
in die Wicklung eingebauten Thermokon-
takten, drehzahlsteuerbar durch Span-
nungsreduzierung, gedichtete, geräusch-
arme Kugellager mit Langzeitschmierung,
reversierbar.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 8130 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 86 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/40
GradC
Drehzahl 935 1/min
aufgenomm.Leistung 0,27 kW
Gewicht 22 kg
Schalleistung 72 dB(A)
Schalldruck in 4m 52 dB(A)
Spannung 230 Volt
Stromaufnahme 1,4 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: HRFW 560/6 TK
Artikel: 00380
