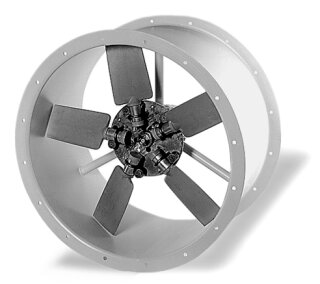

Helios HRFD 630/8/4 Axialventilator
3-PH, 2-tourig, Dahlander, Förderr. B
HRFD 630/8/4
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, beidseitige Flansche,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit Laufrad umschließend, beid-
seitig angeformtem Flansch, Lochbild
nach DIN 24155. Mit außenliegendem
Klem-
menkasten.
Laufrad mit 5 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor, mit
Dahlanderwicklung (polumschaltbar),
geschlossene Bauweise, wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 15990 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 210 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Drehzahl 690/1400 1/min
abgeg.Leistung 0,37/1,5 kW
Gewicht 42 kg
Schalleistung 69 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 56 63 65 63 58 47
Spannung 400/400 Volt
Stromaufnahme 1,33/3,7 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HRFD 630/8/4
Artikel: 00411
