Beschreibung

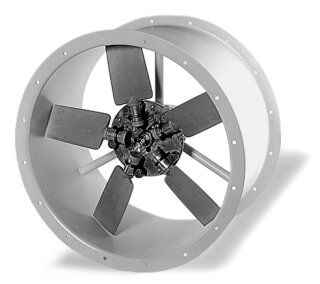

Helios HRFD 630/12/6
Axial-Hochleistungsventilator
HRFD 630/12/6
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, beidseitige Flansche,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit Laufrad umschließend, beid-
seitig angeformtem Flansch, Lochbild
nach DIN 24155. Mit außenliegendem
Klem-
menkasten.
Laufrad mit 7 Schaufeln aus GFK, Nabe
aus verzinktem Stahlblech, Flügelan-
stellung im Stillstand von außen
stufen-
los verstellbar, mit hohem Wirkungsgrad,
Auswuchtgüte G 6.3 nach VDI 2060.
Drehstrom-Kurzschlußläufer-Motor, mit
Dahlanderwicklung (polumschaltbar),
geschlossene Bauweise, wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 10470 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 91 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60
GradC
Drehzahl 440/935 1/min
aufgenomm.Leistung 0,14/0,43 kW
Gewicht 35 kg
Schalleistung 58 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 48 53 54 51 44 34
Spannung 400/400 Volt
Stromaufnahme 0,6/1,13 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: HRFD 630/12/6
Artikel: 00410
