Beschreibung

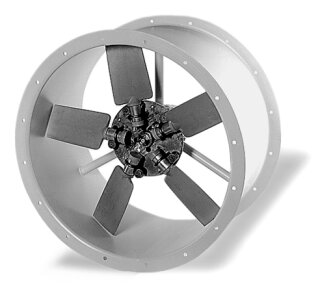

Helios HRFD 560/6 TK
Axialventilator 3-PH, Föderrichtung B
HRFD 560/6
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator Rohrhülse
zylindrisch, beidseitige Flansche,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit Laufrad umschließend, beid-
seitig angeformtem Flansch, Lochbild
nach DIN 24155. Mit außenliegendem
Klem-
menkasten.
Laufrad mit 7 Schaufeln aus GFK, Nabe
aus verzinktem Stahlblech, Flügelan-
stellung im Stillstand von außen
stufen-
los verstellbar, mit hohem Wirkungsgrad,
Auswuchtgüte G 6.3 nach VDI 2060.
Drehstrom-Kurzschlußläufer-Motor durch
Spannungsreduzierung Drehzahl steuerbar,
Thermokontakte, geschlossene Bauweise,
wartungsfrei, gedichtete, geräuscharme
Kugellager mit Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 8180 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 87 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/40
GradC
Drehzahl 965 1/min
aufgenomm.Leistung 0,28 kW
Gewicht 28 kg
Schalleistung 72 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 59 66 68 67 63 53
Spannung 400 Volt
Stromaufnahme 0,79 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: HRFD 560/6 TK
Artikel: 00381
