Beschreibung

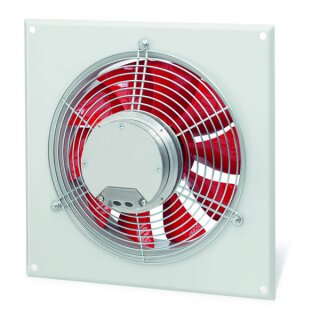

Helios HQW EC 500 A
Axialventilator EC 1-PH 50/60 Hz regelb.
HQW EC 500 A
EC-Axial-Hochleistungsventilator
Quadratische Einbauplatte aus ver-
zinktem Stahlblech mit zusätzlicher
Zweischicht-Lackierung in papyrusweiß.
Schutzgitter aus pulverbeschichtetem
Stahl, DIN EI ISO 13857 entsprechend.
Laufrad mit Hochleistungs-Charakter-
istik mit profilierten Schaufeln aus
Kunststoff, aerodynamisch auf die An-
wendung optimiert, dynamisch ausge-
wuchtet.
Energiesparender, drehzahlsteuerbarer
EC-Außenläufermotor in Schutzart IP 44
mit höchstem Wirkungsgrad. Wartungs-
und funkstörungsfrei, ausgezeichnete
elektromagnetische Verträglichkeit
(EMV), kugelgelagert. Integrierte
elektronische Temperaturüberwachung
für EC-Motor und Elektronik. Stufenlos
über Drehzahl-Potentiometer steuerbar.
Die Regelung über Dreistufen-Schalter
bzw. stufenlos über Universal-Regel-
system oder elektronischen Differenz-
druck-/Temperatur-Regler möglich.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 6320 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 110 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Drehzahl 1090 1/min
aufgenomm.Leistung 290 W
Gewicht 14,5 kg
Schalldruck(dB(A) in 4m 54 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 67 68 69 67 62 55
Spannung 230 Volt
Stromaufnahme 1,3 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: HQW EC 500 A
Artikel: 04934
