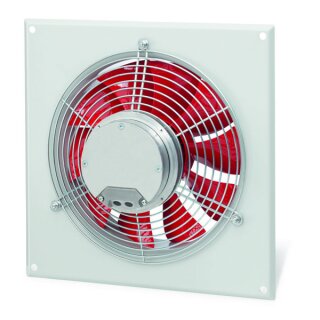

HQW EC 450 B
EC-Axial-Hochleistungsventilator
Quadratische Einbauplatte aus ver-
zinktem Stahlblech mit zusätzlicher
Zweischicht-Lackierung in papyrusweiß.
Schutzgitter aus pulverbeschichtetem
Stahl, DIN EI ISO 13857 entsprechend.
Laufrad mit Hochleistungs-Charakter-
istik mit profilierten Schaufeln aus
Kunststoff, aerodynamisch auf die An-
wendung optimiert, dynamisch ausge-
wuchtet.
Energiesparender, drehzahlsteuerbarer
EC-Außenläufermotor in Schutzart IP 54
mit höchstem Wirkungsgrad. Wartungs-
und funkstörungsfrei, ausgezeichnete
elektromagnetische Verträglichkeit
(EMV), kugelgelagert. Integrierte
elektronische Temperaturüberwachung
für EC-Motor und Elektronik.
Serienmäßig mit einem internen Potentio-
meter für die Einstellung der Steuer-
spannung und dadurch einer beliebigen
Ventilatordrehzahl zwischen min. und
max. Drehzahl. Stufenlos über externes
Drehzahl-Potentiometer steuerbar. Die
Regelung über Dreistufen-Schalter bzw.
stufenlos über Universal-Regel-system
oder elektronischen Differenz-druck-/
Temperatur-Regler möglich.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 7640 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 230 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Drehzahl 1835 1/min
aufgenomm.Leistung 820 W
Gewicht 15 kg
Schalldruck(dB(A) in 4m 64 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 75 78 79 78 73 67
Spannung 230 Volt
Stromaufnahme 3,8 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: HQW EC 450 B
Artikel: 04931
