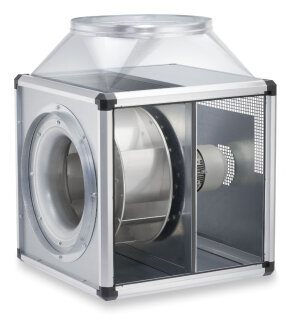

Helios GBD EC 400 T120 Gigabox EC
Formstück u. flex. Mansch. 3-PH regelbar
GBD EC 400 T120
GigaBox für Temperaturen bis 120 Grad C
Energiesparende, kubische Lüftungsbox
mit druck- und saugseitig verlustarmen
Rohranschlussstutzen inkl. flexibler
Manschetten(für Temperaturen bis
120GradC geeignet)zur Unterbindung
von Körperschall. Variabel einsetzbare
Gehäusepaneelen für optimale Anpassung
an bauliche Gegebenheiten.
Motor außerhalb des Luftstromes
liegend,
deshalb einsetzbar zur Förderung von
verschmutzter, heißer Luft bis max.
120 Grad C.
Serienmäßig mit Kondensatwanne und
beiliegendem Kondensatablauf.
Einsatzbereich: Gewerbliche Küchen und
viele Anwendungen der Prozesstechnik.
Einfache Positionierung durch
serienmäßige Kranhaken.
Selbstragende Gehäuse-Rahmen-
konstruktion aus Aluminium-Hohl-
profilen. Doppelwandige, 20 mm starke
Seitenpaneele aus verzinktem Stahl-
blech, schall- und wärmeisoliert durch
Auskleidung mit nicht brennbarer
Mineralwolle. Die Gehäusepaneele
können durch Zubehör, wie
Wetterschutz-
gitter beliebig ersetzt werden.
Weiteres Zubehör, Wandkonsole und
Wetterschutzdach zur beliebigen Montage
innen und außen montierbar.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Aluminium-Schaufeln,
direkt angetrieben. Vibrationsfreier
Lauf durch dynamische Wuchtung zusammen
mit dem Motor entsprechend Gütestufe
6.3 nach DIN ISO 1940 T.1.
Antrieb durch energiesparenden, in ge-
schlossener Bauform, außerhalb des
Förderstromes liegend, drehzahl-
steuerbaren EC-Innenläufermotor in
Schutzart IP54 mit höchstem
Wirkungsgrad.
Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektronische
Temperaturüberwachung für EC-Motor und
Elektronik. Stufenlose Drehzahlsteuerung
mit Potentiometer oder stufenlose
Drehzahlregelung mit Universal-
Regelsystem EUR-EC.
Anschluss der Netzversorgung,
Steuersignale erfolgt direkt im Gerät
am EC-Controller
Technische Daten:
Vol.str. bei 0 Pa 5090 m3/h
Max. Druckerhöhung 490 Pa
Fördermitteldichte 1,2 Kg/m3
Max. Fördermitteltemp. 120 GradC
Drehzahl 1500 1/min
aufgen. Leistung 0,62 kW
Gewicht 60 kg
Schalleistung 63 dB(A)
Schalldruck in 4m 48 dB(A)
Spannung 400 Volt
Stromaufnahme 1,2 Amp
Wechselstrom/Drehstrom
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: GBD EC 400 T120
Artikel: 06454
