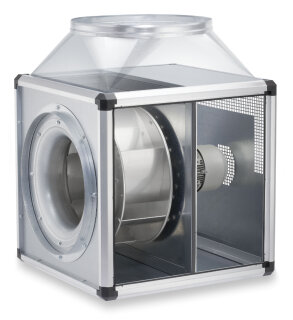

Helios GBD 630/4 T 120 Gigabox
Temp.bis 120 Grad C 3-Ph/50Hz regelb.IE2
GBD 630/4 T 120
GigaBox für Temperaturen bis 120 Grad C
Kubische Lüftungsbox mit druck- und
saugseitig verlustarmen Rohranschluss-
stutzen inkl. flexibler Manschetten
(für Temperaturen bis 120GradC geeignet)
zur Unterbindung von Körperschall.
Variabel einsetzbare Gehäusepaneelen
für optimale Anpassung an bauliche
Gegebenheiten. Motor außerhalb des
Luftstromes liegend, deshalb einsetz-
bar zur Förderung von verschmutzter,
heißer Luft bis max. 120 GradC.
Serienmäßig mit Kondensatwanne und
beiliegendem Kondensatablauf.
Einsatzbereich: Gewerbliche Küchen und
viele Anwendungen der Prozesstechnik.
Einfache Positionierung durch
serienmäßige Kranhaken.
Selbstragende Gehäuse-Rahmen-
konstruktion aus Aluminium-Hohl-
profilen. Doppelwandige, 20 mm starke
Seitenpaneele aus verzinktem Stahl-
blech, schall- und wärmeisoliert durch
Auskleidung mit nicht brennbarer
Mineralwolle.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Aluminium-Schaufeln
auf verzinkter Stahlscheibe, direkt
angetrieben. Vibrationsfreier Lauf
durch dynamische Wuchtung zusammen mit
dem Motor entsprechend Gütestufe 6.3
nach DIN ISO 1940 T.1.
Antriebsmotor in geschlossener,
wartungsfreier Bauweise, außerhalb des
Förderstromes liegend. Regelung erfolgt
ausschließlich über Frequenzumrichter,
eingebaute auf Klemmleiste herausge-
führte Thermokontakte, geschlossene,
geräuscharme Kugellager mit Langzeit-
schmierung. Netzanschluss am im Gerät
integrierten Klemmenkasten (IP54).
Technische Daten:
Spannung(V) 400
Frequenz(Hz) 50
Leistung P(kW) 4,4
Strom I(A) 8,1
Drehzahl n(1/min) 1445
Max. Fördermitteltemp. (GradC)
120
Max Förderleistung (m3/h)
14000
Gehäuseabstrahlung (dB(A)) in 4 m 53
Fabrikat: Helios Ventilatoren
Typ: GBD 630/4 T 120
Artikel: 05779
