Beschreibung

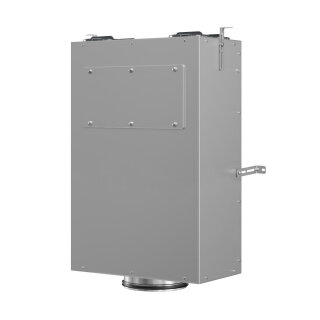

FRS-SDB 75/160
flexpipe-plus Schalldämmbox
Schalldämm-Verteilerbox zur Kombination
mit Verteilelement: FRS-VE 5-75/160
oder FRS-VE 9-75/160.
Ermöglicht das Einfädeln von Zu- oder
Abluftrohren in die Betondecke.
Aufgrund der verschiedenen Befestigungs-
möglichkeiten auch im Holzbau einsetz-
bar.
Mit den beiliegenden Montagewinkeln ist
eine vertikale Wand- und horizontale De-
ckenmontage möglich.
In Kombination mit den Verteilelementen
FRS-VE 5-75/160 oder FRS-VE 9-75/160
können 5 bzw. 9 Zu- oder Abluftrohre di-
rekt in die Decke eingefädelt werden.
4 Zusätzliche, stirnseitig angeordnete
Anschlussmöglichkeiten für FRS-R75 Lüf-
tungsrohre, machen die FRS-SDB 75/160
zum Durchgangsverteiler.
Hierzu sind Bajonett-Einzelstutzen FRS-
ES 75, Art.Nr. 3852 bzw. FRS-ES 51, Art
.Nr. 3851, zu verwenden(Zubehör).
Geräteseitiger Rohranschluss(stirnsei-
tig):DN 125. Für den Geräteanschluss DN
160 muss die Anschluss-Reduzierung IP-
ARZ 125/160, Art.Nr. 9458, verwendet
werden(Zubehör).
Gehäuse aus korrosionsfest verzinktem
Stahlblech mit großer Revisionsöffnung
und schallabsorbierender, glattflächi-
ger Auskleidung.
Lieferumfang:
1 Stück Schalldämmbox FRS-SDB 75/160
4 Stück Befestigungswinkel, inkl.
Schrauben
4 Stück Verschlussdeckel FRS-VDB (Art.
Nr. 3853)
1 Stück Verschlussdeckel FRS-VD 160,
inkl. Dichtung
Maße: (HxBxT) 200 x 800 x 500 mm
Gewicht: 11,4 kg
Fabrikat: Helios Ventilatoren
Typ: FRS-SDB 75/160
Artikel: 40163
