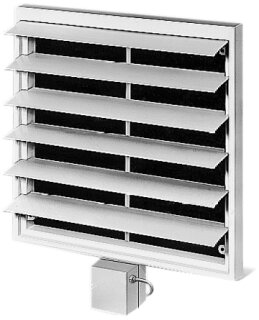

Helios EVK 400
Elektr. Verschlußklappe, Anst. ü. Relais
EVK 400
Elektrische Verschlußklappe
Zur Abdeckung von Zu- und Abluftöffnun-
gen. Rahmen, Lamellen und Stellglieder
aus hellgrauem Kunststoff, Stellwerkge-
häuse in IP 55 für Montage im Freien.
Steuerung automatisch mit Ventilator:
Ortsgebundener Wechselschalter schaltet
den Stellmotor, der über einen
Endschal-
ter den Ventilatorkreis schaltet. Stell-
werk komplett verdrahtet, mit 1,5 m An-
schlußkabel ausgrüstet.
Technische Daten
Betriebspannung 1PH, 230 V, 50 Hz
Leistungsaufnahme
-während des auf/zu Betrieb 3 W
Stromaufnahme
-während des auf/zu Betrieb 0,02 A
Temperaturbereich -20 Grad bis +40
Grad C
Schutzart IP 55
Schutzklasse II
Leitungslänge ca.1,5 m
Aderquerschnitt 4 x 1,0 mm 2
Belastbarkeit Signalausgang Klappe auf
Micro-Schalter, 250V PH, 1 A, cos 0.8,
900000 Zyklen
Dauer vollst. Öffnen ca. 29-32 sec.
Dauer vollst. Schließen ca. 29-32 sec.
Max. Strömungsgeschw. Zuluft 6 m/s
Max. Strömungsgeschw. Abluft 8 m/s
Fabrikat: Helios Ventilatoren
Typ: EVK 400
Artikel: 00778
