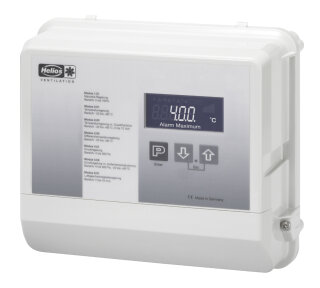

Universal-Regelsystem EUR EC Best.-Nr. 1347
Elektronische Regelautomatik mit 0-10 V DC Regelausgang.
Einsatzgebiet
Zur stufenlosen Steuerung bzw. Regelung von ein- und dreiphasigen
EC-Ventilatoren mit einem Sollwerteingang von 0-10 V DC.
Gehäuse
Kunststoff, hellgrau, für Aufputz-Installation.
Schutzart: IP 54
Maße mm B 223 x H 200 x T 131
Anzeige
- Multifunktions-LC-Display
- Numerische Soll- und Istwertanzeige mit Maßeinheit
- Symbole (Alarm, Heizung, Freigabe)
- Balken-/Aussteuerungsanzeige
- Textanzeige für Menü, Status und Fehlermeldungen
Regelfunktionen
Einfache und schnelle Inbetriebnahme der Parameter durch
integrierten " Inbetriebnahme assistenten". In Abhängigkeit
des angeschlossenen Fühlers ist eine Steuerung nach
folgenden Regelgrößen möglich:
- Manuelle Drehzahlsteuerung, z.B. über Tastatur einstellbar
- Temperatur Standard (erforderliches Zubehör Temperaturfühler
LTR 40 bzw. LTK 40)
- Temperatur mit Zusatzfunktionen vorprogrammiert, (erforderliches
Zubehör Temperaturfühler LTR 40 bzw. LTK 40)
- Differenz-Temperatur-Regelung (erforderliches Zubehör
Temperaturfühler LTR 40 bzw. LTK 40)
- Differenzdruck Standard (erforderliches Zubehör
Luftdruckdifferenz-Fühler LDF 500)
- Differenzdruck mit Außentemperaturkompensation (erforderliches
Zubehör Luftdruckdifferenz- und Temperatur-Fühler LDF 500 und
LTR 40 bzw. LTK 40). Ideal bei Zentralentlüftungssystemen nach
DIN 18017 im Wohnungsbau.
- Luftgeschwindigkeit (erforderliches Zubehör Luftgeschwindigkeitsfühler
LGF 10)
- Absolute Feuchteregelung (erf.Zubehör AFS 0-10V)
Ein und Ausgänge:
Ausgänge:
- 2 x Analogausgänge 0-10 V zur Ansteuerung von z.B. EC-Motor,
Frequenz umrichter, Klappe
- 2 x potentialfreie Relais, programmierbar, Alarm, Heizung
oder Statusmeldungen
Eingänge:
- 2 x Sensoreingänge, programmierbar auf die jeweilige benötigte Sensorart
- 3 x Digitaleingänge, programmierbar zur Freigabe, externe Störung,
Limit on/off, Umschaltung Nachtabsenkung, Intern/extern, Regelung/Handbetrieb,
Reset, max. Drehzahl Ein/Aus
Mögliche Einstellungen
- Stufenlose Vorgabe der Sollwerte und des Regelbereichs
- Min./max. Leistungs- (Drehzahl-) Begrenzung
- Mindest-Volumenstrom zu- und abschaltbar
- Zuschaltung z.B. einer Heizung über programmierbares Relais
- Stufenlose Vorgabe für Alarmmeldung bei Über- und Untertemperatur,
Ausgabe auf Display oder zusätzlich auf Relais
- Min. und max. Klappenöffnung
- Wirkungsumkehr der Regelfunktion
- Stetige Regelung von Lüftungsklappen
- Die Einstellung erfolgt über eine schmutzunempfindliche Folien-
Tastatur
Technische Daten
Spannung 230 V~, 50/60 Hz
Steuerausgang 0-10 V / max. 10 mA
Geregelte Ausgangsspannung 0 - 100 %
Messbereich Temperatur 0 - 40 °C
Messbereich Druck 0 - 500 Pa
Messbereich Geschwindigkeit 0 - 10 m/s
Zulässige Umgebungstemp. 0 bis +40 °C
Gewicht ca. 1,0 kg
Schaltplan-Nr. SS-1084
Erforderliches Zubehör
Type LDF 500 Best.-Nr. 1322 Luftdruckdifferenz-Fühler
Messbereich 0 - 500 Pa
Type LGF 10 Best.-Nr. 1325 Luftgeschwindigkeits-Fühler
Messbereich 0 - 10 m/s
Type LTA 40 Best.-Nr. 1336 Temperaturfühler für Außen
Messbereich -20 bis +60 °C
Type LTK 40 Best.-Nr. 1324 Temperaturfühler für Kanaleinbau
Messbereich 0 bis +40 °C
Type LTR 40 Best.-Nr. 1323 Raum-Temperaturfühler
Messbereich 0,5 bis +40 °C
Type AFS 0-10V Best.-Nr. 6532 Absolut Feuchte Sensor
mit 0-10V Steuerausgang
Fabrikat: Helios Ventilatoren
Typ: EUR EC
Artikel: 01347
