Beschreibung

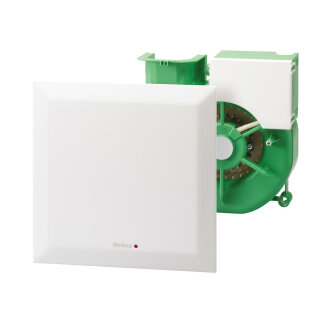

Ventilatoreinsatz Typ ELS 0-10 V
Multifunktionaler Ventilatoreinsatz
inkl. Fassade zum universellen Einbau
in alle ELS Unterputz- und Aufputz-ge-
häuse.
Ausstattung:
- Kommunikation mit der GLT über
0-10 V Eingang
- Ansteuerung über externes
Potentiometer möglich.
- Steuerspannung wird von Elektronik
bereitgestellt
- Ventilator gibt Statusmeldung
Ein/Aus) mittels open Collector
Ausgang
Montage
- werkzeuglose Einschubmontage
- gleichzeitig elektrischer
Kontaktschluss der Steckkupplung
Beschreibung
Spiralgehäuse mit aerodynamisch und
akustisch optimiertem Radial-Laufrad,
Schallschutz entspr. DIN 4109 T.2.
Energiesparender EC-Motor in
geschlossenem Aluminiumgussgehäuse.
Wartungsfreie Kugellager für 40.000
Betriebsstunden inkl. elektronischem
Überlastungsschutz.
Flache, elegante Design-Fassade,
aus hochwertigem Kunststoff,
Alpinweiß. Frontseitig verschlossen
Luftfilter integriert
- Klasse ISO Coarse 50%
- nachhaltiger Dauerfilter
- Spülmaschinenfest
- Filteranzeige integriert
- optischer Warnhinweis für Reinigung
Volumenströme/Steuerung:
Stufenlos einstellbar zwischen 15 - 100
m3/h durch Sollwertvorgabe 0-10 Volt
über z.B. Helios Potentiometer PU/A 10
oder die Gebäudeleittechnik. Die Poti-
versorgung wird von der Steuerungselek-
tronik bereitgestellt.
Ein-/Ausschalten über Lichtschalter
nicht möglich.
Technische Daten:
Fördervolumen: 15 - 100 m3/h
Kenndaten für 3 Volumenströme:
Volumenstrom: 100/60/35 m3/h
Leistungsdaten: 230 V, 50/60 Hz,
15/6/4 Watt,
Schalldruck bei AL=10m2: 47/35/26
dB(A)
Schallleistung: 51/39/30 dB(A)
Filterklasse: Coarse 50%
Max. Fördermitteltemperatur: 40 C
Schutzart: IPX5 (Strahlwasserschutz),
geeignet zum Einbau im Bereich 1 von
Nassräumen gem. VDE 0100-701,
Schutzklasse II
Zulassungsnummer: Z-51.1-193
Zuleitung: NYM-O, 2x1,5mm2
Steuerklemmen: +10VDC,GND, 0-10V Ein-
gang, Opencollector Ausgang
Steuerleitung: z.B. J-Y(ST) Y 2x2x0,8
oder Netz- und Steuerleitung gemeinsam
: NYM-O, 6x1,5 mm2
Warengruppe: B
Fabrikat: Helios Ventilatoren
Typ: ELS 0-10V
Artikel: 40766
