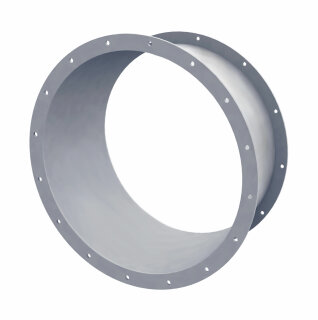

Helios DIF 500
Diffusor kpl., DN500 auf DN560
DIF 500
Diffusor, strömungstechnisch optimiert
für hohen Druckrückgewinn. Verzögert
die
Luftströmung durch Baugrößensprung,
zur
Umwandlung von dynamischem Druck in
statischen Druck. Zusätzlicher Einsatz
als Adapterstück für einen optimierten
Übergang auf die nächste Baugröße.
Speziell entwickelt für den Einsatz
direkt hinter einem Ventilator, sowie
am Ende einer Rohrstrecke als Ausblas
ins Freie mit reduzierten
Austrittsverlusten. Hochwertige
Ausführung aus feuerverzinktem
Stahlblech mit beidseitig
angeschweißtem
Flansch, Lochbild nach DIN 24155.
Freigegeben zur Verwendung im
Entrauchungseinsatz für die
Temperaturklasse F300, F400 und F600.
Technisch Daten:
Baugröße: 500
Baugrößensprung: 500 auf
560
Länge: 250 mm
Blechstärke: 2 mm
Öffnungswinkel: ca. 7 Grad
Temperaturklasse: F300/F400/F600
Material: Stahlblech
Oberfläche: Feuerverzinkt
Flansch: Beidseitig
Lochbild Flansch: DIN 24155
Gewicht: 11,5 kg
Fabrikat: Helios Ventilatoren
Typ: DIF 500
Artikel: 03556
