Helios AMD 630/8/4 1,1/4,5 kW Axial-Mitteldruckvent. 3-PH 2-tourig (03299)

Artikelnummer: 2015031623252AD
Kategorie: Helios
  • GTIN: 4010184032991
  • HAN: 03299
  • TARIC-Code: 84145925
Axial-Mitteldruckvent. 3-PH 2-tourig
3.220,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

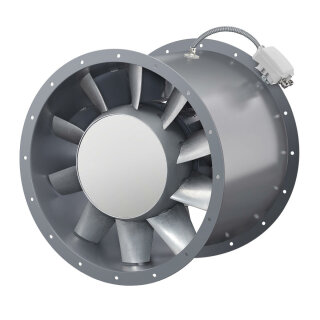

AMD 630/8/4 1,1/4,5 kW

Ventilator mit Direktantrieb, Luft-
förderrichtung vom Laufrad über Motor
drückend.

Zylindrisches Rohr als Ventilator-
gehäuse, Ausführung aus Stahlblech mit
beidseitig angeformtem Flansch, Loch-
bild nach DIN 24155 Blatt 3.
Strömungstechnisch optimiertes Nach-
leitrad aus Stahlblech, eingebaut zur
Druckerhöhung, für höchste Effizienz
und maximale Wirkungsgradsteigerung.
Oberflächenschutz durch Feuerverzinkung.
Gehäuseklemmenkasten aus Kunststoff mit
kundenseitiger Kabelverschraubung,
außen an Ventilatorgehäuse auf separatem
Halter angebracht.

Axiales Laufrad mit zehn aerodynamisch
profilierten Schaufeln aus Aluminium-
guss. Laufrad direkt auf Motorwelle
aufgesteckt.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Schaufeln im Stillstand stufenlos
verstellbar.

Drehstrom - Normmotor, Schutzart IP 55,
direkt im Luftstrom angeordnet,
serienmäßiger Kaltleiter PTC als
Wicklungsschutz.

Ventilator für horizontale und vertikale
Einbausituationen geeignet. Aufstellung
unter normalen Witterungsbedingungen
und mit bauseitigem Schutz vor
Witterungseinflüssen im Freien möglich,
das Eindringen von Niederschlagswasser
ist auszuschließen.


Ventilator-Daten

Vol.str. bei 0 Pa 12110/25550 m³/h
Fördermitteldichte 1,2 Kg/m³
Zul. Fördermitteltemp. -20 - 60 °C
Gesamtgewicht 130 kg
Kundens. Kabelvers. 1 x M20
Dichtbereich Kabelver. 8 - 13 mm
Klemmleiste/Klemmbrett 6 mm²
Umfangsgeschwindigkeit 47 m/s



Motor-Daten

Wicklung Drehstrom
Motor Dahlander
Motorbaugröße BG 132S
Motornennleistung 1,10/4,50 kW
Motornennstromaufnahme 3,6/9,3 A
Anlaufstrom/Max. Strom 27,0/69,9 A
Motornenndrehzahl 680/1435 1/min
Polzahl 8p/4p
Motorbauform B14
Max. Wirkungsgrad 86 %
Spannung 400 V
Schaltart Y/YY
Isolationsklasse B
Effizienzklasse -
Frequenz 50
Schutzart IP 55
Explosionsschutz Nein




Fabrikat: Helios Ventilatoren
Typ: AMD 630/8/4 1,1/4,5 kW
Artikel: 03299
