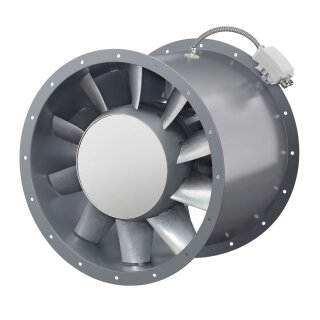

Helios AMD 630/4 4 kW
Axial-Mitteldruckvent. 3-PH 50 Hz
AMD 630/4 4 kW
Ventilator mit Direktantrieb, Luft-
förderrichtung vom Laufrad über Motor
drückend.
Zylindrisches Rohr als Ventilator-
gehäuse, Ausführung aus Stahlblech mit
beidseitig angeformtem Flansch, Loch-
bild nach DIN 24155 Blatt 3.
Strömungstechnisch optimiertes Nach-
leitrad aus Stahlblech, eingebaut zur
Druckerhöhung, für höchste Effizienz
und maximale Wirkungsgradsteigerung.
Oberflächenschutz durch Pulverbe-
schichtung in RAL 7015 (Farbe: Grau).
Gehäuseklemmenkasten aus Kunststoff mit
kundenseitiger Kabelverschraubung,
außen an Ventilatorgehäuse auf
separatem
Halter angebracht.
Axiales Laufrad mit zehn aerodynamisch
profilierten Schaufeln aus Aluminium-
guss. Laufrad direkt auf Motorwelle
aufgesteckt.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Schaufeln im Stillstand stufenlos
verstellbar.
Drehstrom - Normmotor, Schutzart IP 55,
direkt im Luftstrom angeordnet,
serienmäßiger Kaltleiter PTC als
Wicklungsschutz.
Ventilator für horizontale und
vertikale
Einbausituationen geeignet. Aufstellung
unter normalen Witterungsbedingungen
und mit bauseitigem Schutz vor
Witterungseinflüssen im Freien
möglich,
das Eindringen von Niederschlagswasser
ist auszuschließen.
Ventilator-Daten
Vol.str. bei 0 Pa 22660 m3/h
Fördermitteldichte 1,2 Kg/m3
Zul. Fördermitteltemp. -20 - 60 Grad C
Gesamtgewicht 94 kg
Kundens. Kabelvers. 1 x M20
Dichtbereich Kabelver. 8 - 13 mm
Klemmleiste/Klemmbrett 6 mm2
Umfangsgeschwindigkeit 48 m/s
Motor-Daten
Wicklung Drehstrom
Motor eintourig
Motorbaugröße BG 112
Motornennleistung 4,00 kW
Motornennstromaufnahme 8,1 A
Anlaufstrom/Max. Strom 56,7 A
Motornenndrehzahl 1445 1/min
Polzahl 4p
Motorbauform B14
Max. Wirkungsgrad 84,9 %
Spannung 400 V
Schaltart D/Y
Isolationsklasse B
Effizienzklasse IE 2
Frequenz 50
Schutzart IP 55
Explosionsschutz Nein
Fabrikat: Helios Ventilatoren
Typ: AMD 630/4 4 kW
Artikel: 03294
