Beschreibung

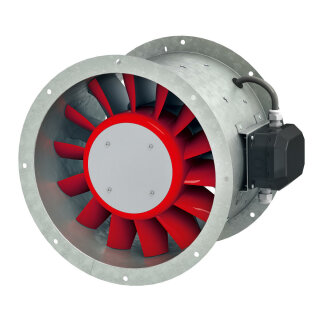

Helios AMD 315/2/2
Axial-Mitteldruckvent. , Y/Dreieck
AMD 315/2/2
Mitteldruck-Rohrventilator mit zylin-
drischer Rohrhülse, beidseitigen
Flanschen, direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit beidseitig angeformtem
Flansch, Lochbild gemäß DIN 24155 Bl.3
mit integriertem Nachleitrad.
Axiallaufrad aus Kunststoff mit 14
räumlich gekrümmten Schaufeln.
Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe
G 6.3 VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor
durch Spannungsreduzierung Drehzahl
steuerbar, Thermokontakte, geschlossene
Bauweise, wartungsfrei, gedichtete,
geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.Str. max. bei 0 Pa 5450 m3/h
Max. Druckerhöhung 450 Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemp. 40/60 GrdC
Drehzahl 2200/2650 1/min
Aufgenommene Leistung 0,7/1,1 kW
Gewicht 18,5 kg
Schalleistung 83 dB(A)
Schalldruck in 4m 63 dB(A)
Spannung 400/400 Volt
Stromaufnahme D/S 1,6/2,5 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Fabrikat: Helios Ventilatoren
Typ: AMD 315/2/2
Artikel: 02267
