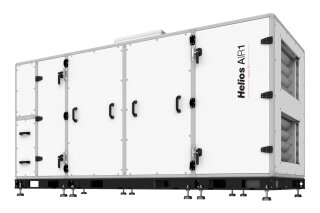

Helios AIR1 XH 7000
Lüftungsgerät mit WRG
AIR1 XH 7000
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Eingebautes elektrisches Vor-
heizregister zur Frostsicherung des
Wärmetauschers bei sehr niedrigen Au-
ßenlufttemperaturen. Gehäuse aus Alu-
minium Rahmenprofilen, thermisch opti-
miert zur Minimierung von Wärmebrü-
cken. Doppelwandige Paneele aus Alu-
zink-Blech, allseitig isoliert mit
50mm Mineralwolle zur optimalen Wärme-
und Schalldämmung, außen korrosionsbe-
ständig (Klasse C4) beschichtet (RAL
7047), innen verzinkt. Gehäuseklassen
gem. DIN EN 1886: T2/TB2/D1, Großzügi-
ge Revisionsöffnungen auf beiden Gerä-
teseiten für einfachen Zugang zu allen
Gerätekomponenten und optimaler Reini-
gungs- und Wartungsmöglichkeit. Für
den einfachen Transport/Einbringung an
den Aufstellort wird das Gerät in Seg-
menten angeliefert. Kondensataschluss-
möglichkeit unten am Gerät: 1 x Fort-
luftseite, 1 x Zuluftseite, DN 32mm.
Kondensatwanne aus Edelstahl mit inte-
griertem Gefälle. Automatische Bypass-
Jalousieklappe zur freien Kühlung und
Kälterückgewinnung im Sommer. Wärme-
rückgewinnung mittels hocheffizienten
Gegenstromwärmeübertrager aus Alumi-
nium, Wärmerückgewinnung nach EN308
bis zu 90%. Ventilatoren: 2 direktan-
getriebene EC- Motoren, Klasse IE4 mit
sehr niedrigen SFP-Werten, dynamisch
gewuchtet und schwingungsgedämpft im
Gerät gelagert. Stufenlos steuerbar
über 0-10V Signal. Steckverbindungen
an allen elektr. Bauteilen zur Verein-
fachung von Wartungsarbeiten. Filter:
2 großflächige, druckverlustopti-
mierte Kassettenfilter serienmäßig
eingebaut (Außenluft ePM1 55% (F7) und
Abluft ePM10 50% (M5)). Einsatz bis
Filterklasse ePM1 80% (F9) in der Au-
ßenluft und ePM1 55% (F7) in der Ab-
luft optional möglich. Zusätzliche
Vorfilter-Stufe als ePM 10 50% (M5) in
der Außenluft direkt im Gerät mög-
lich. Filterüberwachung mittels dyna-
mischer, volumenstromabhängiger Druck-
überwachung. Regelung: Das Lüftungsge-
rät wird mit einer vielseitigen Rege-
lung betriebsbereit ausgeliefert. Es
stehen wahlweise 2 Bedienelemente (ECO
und Touch) zur Verfügung (erforderli-
ches Zubehör). Regelungsfunktionen:
Lüftungsmodi Volumenkonstant CAV,
Druckkonstant VAV (Zubehör erforder-
lich), Drehzahlkonstant CRPM in % oder
über Wochenprogramm. Automatischer
Lüftungsbetrieb/ Ventilation-On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX), Umluft-
funktion. Verschiedene Temperatur-
Regelungen möglich. Digitale Eingänge
für Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sam-
melstörmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V
Eingänge (Zuluft- und Abluftventilator
separat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs.
Technische Daten:
Max. Volumen: 6300 m3/h bei 400 Pa ext.
Nennstrom inkl Vorheiz: 41,3/41,3/42,3 A
Spannung / Frequenz: 3 N PH 400 V, 50Hz
Elektrische Vorheizung: 21 kW
Temp. Arbeitsber: - 20 GradC bis+50GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 3605 x 1580 x 2020 (L x B x H)mm
Kanalanschluss: 1055 x 410 mm
Gewicht (Gerät): 1080 kg
Liefereinheit: 3-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XH 7000
Artikel: 04341
