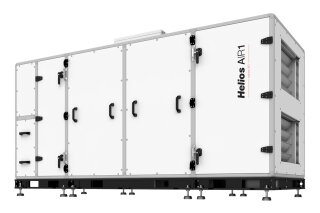

Helios AIR1 XH 5500
Lüftungsgerät mit WRG
AIR1 XH 5500
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Eingebautes elektrisches Vor-
heizregister zur Frostsicherung des
Wärmetauschers bei sehr niedrigen Au-
ßenlufttemperaturen. Gehäuse aus Alu-
minium Rahmenprofilen, thermisch opti-
miert zur Minimierung von Wärmebrü-
cken. Doppelwandige Paneele aus Alu-
zink-Blech, allseitig isoliert mit
50mm Mineralwolle zur optimalen Wärme-
und Schalldämmung, außen korrosionsbe-
ständig (Klasse C4) beschichtet (RAL
7047), innen verzinkt. Gehäuseklassen
gem. DIN EN 1886: T2/TB2/D1, Großzügi-
ge Revisionsöffnungen auf beiden Gerä-
teseiten für einfachen Zugang zu allen
Gerätekomponenten und optimaler Reini-
gungs- und Wartungsmöglichkeit. Für
den einfachen Transport/Einbringung an
den Aufstellort wird das Gerät in Seg-
menten angeliefert. Kondensatan-
schlussmöglichkeit unten am Gerät: 1 x
Fortluftseite, 1 x Zuluftseite, DN
32mm. Kondensatwanne aus Edelstahl mit
integriertem Gefälle. Automatische
Bypass- Jalousieklappe zur freien Küh-
lung und Kälterückgewinnung im Sommer.
Wärmerückgewinnung mittels hocheffi-
zienten Gegenstromwärmeübertrager aus
Aluminium, Wärmerückgewinnung nach
EN308 bis zu 90%. Ventilatoren: 2 di-
rektangetriebene EC- Motoren, Klasse
IE4 mit sehr niedrigen SFP-Werten,
dynamisch gewuchtet und schwingungsge-
dämpft im Gerät gelagert. Stufenlos
steuerbar über 0-10V Signal. Steckver-
bindungen an allen elektr. Bautei- len
zur Vereinfachung von Wartungsarbei-
ten. Filter: 2 großflächige, druckver-
lustoptimierte Kassettenfilter serien-
mäßig eingebaut (Außenluft ePM1 55%
(F7) und Abluft ePM10 50% (M5)). Ein-
satz bis Filterklasse ePM1 80% (F9) in
der Außenluft und ePM1 55% (F7) in der
Abluft optional möglich. Zusätzliche
Vorfilter-Stufe als ePM 10 50% (M5) in
der Außenluft direkt im Gerät mög-
lich. Filterüberwachung mittels dyna-
mischer, volumenstromabhängiger Druck-
überwachung. Regelung: Das Lüftungsge-
rät wird mit einer vielseitigen Rege-
lung betriebsbereit ausgeliefert. Es
stehen wahlweise 2 Bedienelemente (ECO
und Touch) zur Verfügung (erforderli-
ches Zubehör). Regelungsfunktionen:
Lüftungsmodi Volumenkonstant CAV,
Druckkonstant VAV (Zubehör erforder-
lich), Drehzahlkonstant CRPM in % oder
über Wochenprogramm. Automatischer
Lüftungsbetrieb/ Ventilation-On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX), Umluft-
funktion. Verschiedene Temperatur-
Regelungen möglich. Digitale Eingänge
für Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sam-
melstörmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V
Eingänge (Zuluft- und Abluftventilator
separat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs.
Technische Daten:
Max. Volumen: 5400 m3/h bei 400 Pa ext.
Nennstrom inkl Vorheiz: 32,9/32,9/33,7 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Elektrische Vorheizung: 17,7 kW
Temp. Arbeitsber. -20 GradC bis+40 GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 3555 x 1280 x 2020 (L x B x H)mm
Kanalanschluss: 855 x 410 mm
Gewicht (Gerät): 873 kg
Liefereinheit: 3-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XH 5500
Artikel: 04340
