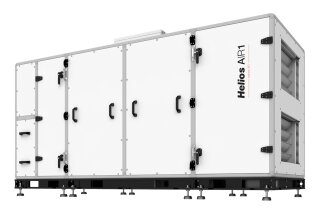

Helios AIR1 XH 3500
Lüftungsgerät mit WRG
AIR1 XH 3500
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Eingebautes elektrisches Vor-
heizregister zur Frostsicherung des
Wärmetauschers bei sehr niedrigen Au-
ßenlufttemperaturen. Gehäuse aus Alu-
minium Rahmenprofilen, thermisch opti-
miert zur Minimierung von Wärmebrü-
cken. Doppelwandige Paneele aus Alu-
zink-Blech, allseitig isoliert mit
50mm Mineralwolle zur optimalen Wärme-
und Schalldämmung, außen korrosionsbe-
ständig (Klasse C4) beschichtet (RAL
7047), innen verzinkt. Gehäuseklassen
gem. DIN EN 1886: T2/TB2/D1, Großzügi-
ge Revisi- onsöffnungen auf beiden
Geräteseiten für einfachen Zugang zu
allen Gerätekomponenten und optimaler
Reinigungs- und Wartungsmöglichkeit.
Für den einfachen Trans-
port/Einbringung an den Aufstellort
wird das Gerät in Segmenten angelie-
fert. Kondensatanschlussmöglichkeit
unten am Gerät: 1 x Fortluftseite, 1 x
Zuluftseite, DN 32mm. Kondensatwanne
aus Edelstahl mit integriertem Gefäl-
le. Automatische Bypass- Jalousieklap-
pe zur freien Kühlung und Kälterückge-
winnung im Sommer. Wärme- rückgewin-
nung mittels hocheffizienten Gegen-
stromwärmeübertrager aus Aluminium,
Wärmerückgewinnung nach EN308 bis zu
90%. Ventilatoren: 2 direktangetriebe-
ne EC- Motoren, Klasse IE4 mit sehr
niedrigen SFP-Werten, dynamisch ge-
wuchtet und schwingungsgedämpft im
Gerät gelagert. Stufenlos steuerbar
über 0-10V Signal. Steckverbindungen
an allen elektr. Bauteilen zur Verein-
fachung von Wartungsarbeiten. Filter:
2 großflächige, druckverlustoptimierte
Kassettenfilter serienmäßig eingebaut
(Außenluft ePM1 55% (F7) und Abluft
ePM10 50% (M5)). Einsatz bis Filter-
klasse ePM1 80% (F9) in der Außenluft
und ePM1 55% (F7) in der Abluft optio-
nal möglich. Zusätzliche Vorfilter-
Stufe als ePM 10 50% (M5) in der Au-
ßenluft direkt im Gerät möglich. Fil-
terüberwachung mittels dynamischer,
volumenstromabhängiger Druck- überwa-
chung. Regelung: Das Lüftungsgerät
wird mit einer vielseitigen Regelung
betriebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches
Zubehör). Regelungsfunktionen: Lüf-
tungsmodi Volumenkonstant CAV, Druck-
konstant VAV (Zubehör erforderlich),
Drehzahlkonstant CRPM in % oder über
Wochenprogramm. Automatischer Lüf-
tungsbetrieb/ Ventilation-On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsge- rät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX), Umluft-
funktion. Verschiedene Temperatur-
Regelungen möglich. Digitale Eingänge
für Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sam-
melstörmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V
Eingänge (Zuluft- und Abluftventilator
separat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs
Technische Daten:
Max. Volumen: 3150 m3/h bei 250 Pa ext.
Nennstrom inkl Vorheiz: 18,5/18,5/19,2 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Elektrische Vorheizung: 9,6 kW
Temp. Arbeitsber.: - 20 GradC bis+50 C
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 2970 x 1017 x 1599 (L x B x H)mm
Kanalanschluss: 580 x 410 mm
Gewicht (Gerät): 687 kg
Liefereinheit: 3-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XH 3500
Artikel: 04338
