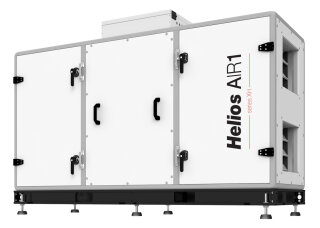

Helios AIR1 XH 1000
Lüftungsgerät mit WRG
AIR1 XH 1000
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Eingebautes elektrisches Vor-
heizregister zur Frostsicherung des
Wärmetauschers bei sehr niedrigen Au-
ßenlufttemperaturen. Gehäuse aus Alu-
minium Rahmenprofilen, thermisch opti-
miert zur Minimierung von Wärmebrü-
cken. Doppelwandige Paneele aus Alu-
zink-Blech, allseitig isoliert mit 50
mm Mineralwolle zur optimalen Wärme-
und Schalldämmung, außen korrosionsbe-
ständig (Klasse C4) beschichtet (RAL
7047), innen verzinkt. Gehäuseklassen
gem. DIN EN 1886: T2/TB2/D1, Großzügi-
ge Revisionsöffnungen auf beiden Gerä-
teseiten für einfachen Zugang zu allen
Gerätekomponenten und optimaler Reini-
gungs- und Wartungsmöglichkeit. Kon-
densatanschlussmöglichkeit unten am
Gerät: 1 x Fortluftseite, 1 x Zuluft-
seite, DN 32 mm. Kondensatwanne aus
Edelstahl mit integriertem Gefälle.
Automatische Bypass- Jalousieklappe
zur freien Kühlung und Kälterückgewin-
nung im Sommer. Wärmerückgewinnung
mittels hocheffizienten Gegenstromwär-
meübertrager aus Aluminium, Wärmerück-
gewinnung nach EN308 bis zu 90%. Ven-
tilatoren: 2 direktangetriebene EC-
Motoren, Klasse IE4 mit sehr niedrigen
SFP-Werten, dynamisch gewuchtet und
schwingungsgedämpft im Gerät gelagert.
Stufenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von War-
tungsarbeiten. Filter: 2 großflächige,
druckverlustoptimierte Kassettenfilter
serienmäßig eingebaut (Außenluft ePM1
55% (F7) und Abluft ePM10 50% (M5)).
Einsatz bis Filterklasse ePM1 80% (F9)
in der Außenluft und ePM1 55% (F7) in
der Abluft optional möglich. Zusätzli-
che Vorfilter-Stufe als ePM 10 50%
(M5) in der Außenluft direkt im Gerät
möglich. Filterüberwachung mittels
dynamischer, volumenstromabhängiger
Drucküberwachung. Regelung: Das Lüf-
tungsgerät wird mit einer vielseitigen
Regelung betriebsbereit ausgeliefert.
Es stehen wahlweise 2 Bedienelemente
(ECO und Touch) zur Verfügung (erfor-
derliches Zubehör). Regelungsfunkti-
onen: Lüftungsmodi Volumenkonstant
CAV, Druckkonstant VAV (Zubehör erfor-
derlich), Drehzahlkonstant CRPM in %
oder über Wochenprogramm. Automati-
scher Lüftungsbetrieb/ Ventilation-On-
Demand (VOD) mittels Feuchte, CO2 oder
VOC Sensoren. Bis zu 18 Sensoren pro
Lüftungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX), Umluft-
funktion. Temperatur- Regelung, z.B.
Konstante Zuluft, außen- temperaturge-
führte Zuluft, Raum-Zuluft- Kaskade,
etc. möglich. Digitale Eingänge für
Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sam-
melstörmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V
Eingänge (Zuluft- und Abluftventilator
separat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs
Technische Daten:
Max. Volumen: 950 m3/h bei 250 Pa ext.
Nennstrom inkl. Vorheiz.: 5,2/5,2/4,6 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Elektrische Vorheizung: 2,6 kW
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 2005 x 685 x 1185 (L x B x H) mm
Kanalanschluss: 315 x 210 mm
Gewicht (Gerät): 276 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XH 1000
Artikel: 04335
