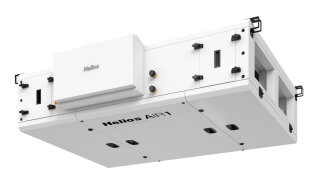

Helios AIR1 XC 700 L
Lüftungsgerät mit WRG
AIR1 XC 700
Kompaktlüftungsgerät mit Kreuzgegen-
strom-Wärmetauscher inkl. Regelung
fertig verdrahtet. Zur Montage an der
Geschossdecke oder in der Zwischende-
cke in Innenräumen. Eingebautes elekt-
risches Vorheizregister zur Frostsi-
cherung des Wärmetauschers bei sehr
niedrigen Außenlufttemperaturen. Bei
erhöhtem Komforttemperaturbedarf kann
optional ein Elektro- oder Warmwasser-
Nachheizregister in das Gerätegehäuse
eingebaut werden. Gehäuse: Aus Alu-
zink-Blech, isoliert mit 50 mm Mine-
ralwolle zur optimalen Wärme- und
Schalldämmung. Außen allseitig korro-
sionsbeständig beschichtet, RAL 7047,
Korrosion Klasse C4, innen verzinkt.
Revisionsöffnungen auf der Geräteun-
terseite für einfachen Zugang und op-
timaler Reinigungs- und Wartungsmög-
lichkeit. Zusätzliche Revisionsöffnung
seitlich für die Filterwartung. 2 Kon-
densatanschlüsse DN 17,5 mm: 1 x Fort-
luftseite, 1 x Zuluftseite. Kondensat-
wanne aus Edelstahl mit integriertem
Gefälle. Automatische Bypass- klappe
zur freien Kühlung aktivierbar. Tempe-
raturfühler für Außenluft, Zuluft,
Abluft und im Wärmetauscher zur ganz-
heitlichen Überwachung des Betriebszu-
standes. Wärmerückgewinnung mittels
hocheffizienten Gegenstromwärmeüber-
trager aus Aluminium, Wärmerückgewin-
nung nach EN308 bis zu 90%. Ventilato-
ren: 2 direktangetriebene EC- Motoren,
Klasse IE4 mit sehr niedrigen SFP-
Werten, dynamisch gewuchtet und
schwingungsgedämpft im Gerät gelagert.
Stufenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr.
Bautei- len zur Vereinfachung von War-
tungsarbeiten. Filter: 2 großflächige,
druckverlustoptimierte Kassettenfilter
serienmäßig eingebaut (Außenluft ePM1
55% (F7) und Abluft ePM10 50% (M5)).
Einsatz bis Filter- klasse ePM1 80%
(F9) in der Außenluft und ePM1 55%
(F7) in der Abluft optional möglich.
Filterüberwachung mittels dynamischer,
volumenstromabhängiger Drucküberwa-
chung. Regelung: Das Lüftungsgerät
wird mit einer vielseitigen Regelung
betriebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches
Zubehör). Regelungsfunktionen: Lüf-
tungsmodi Volumen- konstant CAV,
Druckkonstant VAV (Zubehör erforder-
lich), Drehzahlkonstant CRPM in % oder
über Wochenprogramm. Automatischer
Lüftungsbetrieb/ Ventilation- On-
Demand (VOD) mittels Feuchte, CO2 oder
VOC Sensoren. Bis zu 18 Sensoren pro
Lüftungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX). Tempera-
tur-Regelung, z.B. Konstante Zuluft,
außentemperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 680 m3/h bei 200 Pa ext.
Nennstrom inkl. Vorheiz.: 6,4/3,4/3,6 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Elektrische Vorheizung: 2,3 kW
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1628 x 1225 x 385 (L x B x H) mm
Kanalanschluss: 400 x 200 mm
Gewicht (Gerät): 155 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XC 700
Artikel: 04331
