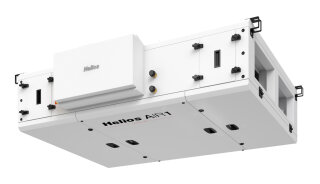

Helios AIR1 XC 500 L
Lüftungsgerät mit WRG
AIR1 XC 500
Kompaktlüftungsgerät mit Kreuzgegen-
strom-Wärmetauscher inkl. Regelung
fertig verdrahtet. Zur Montage an der
Geschossdecke oder in der Zwischende-
cke in Innenräumen. Eingebautes
elektrsches Vorheizregister zur Frost-
sicherung des Wärmetauschers bei sehr
niedrigen Außenlufttemperaturen. Bei
erhöhtem Komforttemperaturbedarf kann
optional ein Elektro- oder Warmwasser-
Nachheizregister in das Gerätegehäuse
eingebaut werden. Gehäuse: Aus Alu-
zink-Blech, isoliert mit 50 mm Mine-
ralwolle zur optimalen Wärme- und
Schalldämmung. Außen allseitig korro-
sionsbeständig beschichtet, RAL 7047,
Korrosion Klasse C4, innen verzinkt.
Revisionsöffnungen auf der Geräteun-
terseite für einfachen Zugang und op-
timaler Reinigungs- und Wartungsmög-
lichkeit. Zusätzliche Revisionsöffnung
seitlich für die Filterwartung. 2 Kon-
densatanschlüsse DN 17,5 mm: 1 x Fort-
luftseite, 1 x Zuluftseite. Kondensat-
wanne aus Edelstahl mit integriertem
Gefälle. Automatische Bypass- klappe
zur freien Kühlung aktivierbar. Tempe-
raturfühler für Außenluft, Zuluft,
Abluft und im Wärmetauscher zur ganz-
heitlichen Überwachung des Betriebszu-
standes. Wärmerückgewinnung mittels
hocheffizienten Gegenstromwärmeüber-
trager aus Aluminium, Wärmerückgewin-
nung nach EN308 bis zu 90%. Ventilato-
ren: 2 direktangetriebene EC- Motoren,
Klasse IE4 mit sehr niedrigen SFP-
Werten, dynamisch gewuchtet und
schwingungsgedämpft im Gerät gelagert.
Stufenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von War-
tungsarbei- ten. Filter: 2 großflächi-
ge, druckverlustoptimierte Kassetten-
filter serienmäßig eingebaut (Außen-
luft ePM1 55% (F7) und Abluft ePM10
50% (M5)). Einsatz bis Filterklasse
ePM1 80% (F9) in der Außenluft und
ePM1 55% (F7) in der Abluft optional
möglich. Filterüberwachung mittels dy-
namischer, volumenstromabhängiger
Drucküberwachung. Regelung: Das Lüf-
tungsgerät wird mit einer vielseitigen
Regelung betriebsbereit ausgeliefert.
Es stehen wahlweise 2 Bedienelemente
(ECO und Touch) zur Verfügung (erfor-
derliches Zubehör). Regelungsfunktio-
nen: Lüftungsmodi Volumen- konstant
CAV, Druckkonstant VAV (Zubehör erfor-
derlich), Drehzahlkonstant CRPM in %
oder über Wochenprogramm. Auto- mati-
scher Lüftungsbetrieb/ Ventilation-
On-Demand (VOD) mittels Feuchte, CO2
oder VOC Sensoren. Bis zu 18 Sensoren
pro Lüftungsgerät anschließbar. Freie
Kühlung, aktive Kühlung mittels Kühl-
register (Kaltwasser oder DX). Tempe-
ratur-Regelung, z.B. Konstante Zuluft,
außentemperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 570 m3/h bei 200 Pa ext.
Nennstrom inkl. Vorheiz.: 17,2 A
Spannung / Frequenz: 230 V, 50 Hz
Elektrische Vorheizung: 1,6 kW
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1578 x 1050 x 383 (L x B x H) mm
Kanalanschluss: 300 x 150 mm
Gewicht (Gerät): 130 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XC 500
Artikel: 04330
