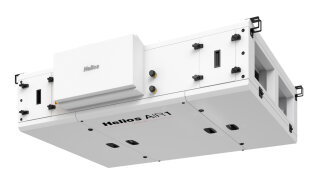

Helios AIR1 XC 1400
Lüftungsgerät mit WRG
AIR1 XC 1400
Kompaktlüftungsgerät mit Kreuzgegen-
strom-Wärmetauscher inkl. Regelung
fertig verdrahtet. Zur Montage an der
Geschossdecke oder in der Zwischende-
cke in Innenräumen. Eingebautes elekt-
risches Vorheizregister zur Frostsi-
cherung des Wärmetauschers bei sehr
niedrigen Außenlufttemperaturen. Bei
erhöhtem Komforttemperaturbedarf kann
optional ein Elektro- oder Warmwasser-
Nachheizregister in das Gerätegehäuse
eingebaut werden. Gehäuse: Aus Alu-
zink-Blech, isoliert mit 50 mm Mine-
ralwolle zur optimalen Wärme- und
Schalldämmung. Außen allseitig kor-
rosionsbeständig beschichtet, RAL
7047, Korrosion Klasse C4, innen ver-
zinkt. Revisionsöffnungen auf der Ge-
räteunterseite für einfachen Zugang
und optimaler Reinigungs- und War-
tungsmöglichkeit. Zusätzliche Revisi-
onsöffnung seitlich für die Filterwar-
tung. 2 Kondensatanschlüsse DN 17,5
mm: 1 x Fortluftseite, 1 x Zuluftsei-
te. Kondensatwanne aus Edelstahl mit
inte- griertem Gefälle. Automatische
Bypass- klappe zur freien Kühlung ak-
tivierbar. Temperaturfühler für Außen-
luft, Zuluft, Abluft und im Wärmetau-
scher zur ganzheitlichen Überwachung
des Betriebszustandes. Wärmerückgewin-
nung mittels hocheffizienten Gegen-
stromwärmeübertrager aus Aluminium,
Wärmerückgewinnung nach EN308 bis zu
90%. Ventilatoren: 2 direktangetriebe-
ne EC- Motoren, Klasse IE4 mit sehr
niedrigen SFP-Werten, dynamisch ge-
wuchtet und schwingungsgedämpft im
Gerät gelagert. Stufenlos steuerbar
über 0-10V Signal. Steckverbindungen
an allen elektr. Bauteilen zur Verein-
fachung von Wartungsarbeiten. Filter:
2 großflächige, druckverlustopti-
mierte Kassettenfilter serienmäßig
einge- baut (Außenluft ePM1 55% (F7)
und Abluft ePM10 50% (M5)). Einsatz
bis Filter- klasse ePM1 80% (F9) in
der Außenluft und ePM1 55% (F7) in der
Abluft optional möglich. Filterüberwa-
chung mittels dynamischer, volumen-
stromabhängiger Drucküberwachung. Re-
gelung: Das Lüftungsgerät wird mit
einer vielseitigen Regelung betriebs-
bereit ausgeliefert. Es stehen wahl-
weise 2 Bedienelemente (ECO und Touch)
zur Verfügung (erforderliches Zube-
hör). Regelungsfunktionen: Lüftungsmo-
di Volumen- konstant CAV, Druckkon-
stant VAV (Zubehör erforderlich),
Drehzahlkonstant CRPM in % oder über
Wochenprogramm. Automatischer Lüf-
tungsbetrieb/ Ventilation- On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX). Tempera-
tur-Regelung, z.B. Konstante Zuluft,
außentemperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 1450 m3/h bei 250 Pa ext.
Nennstrom inkl. Vorheiz.: 8,7/8,7/6,8 A
Spannung/Frequenz: 3 N PH 400 V, 50 Hz
Elektrische Vorheizung: 4,5 kW
Temp. Arbeitsbe. -20 GradC bis + 50GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1753 x 1525 x 425 (L x B x H) mm
Kanalanschluss: 500 x 250 mm
Gewicht (Gerät): 200 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XC 1400
Artikel: 04332
