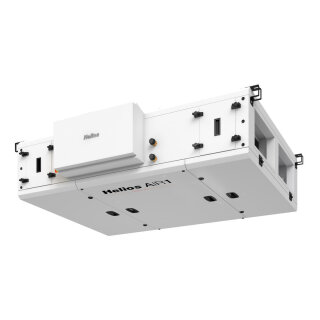

Helios AIR1 XC 1000 R
Lüftungsgerät mit WRG
AIR1 XC 1000 L
Kompaktlüftungsgerät mit Kreuzgegen-
strom Wärmetauscher inkl. Regelung Aus-
senluftanschluss rechts. Zur Montage an
der Geschossdecke oder in der Zwischen-
decke in Innenräumen. Eingebautes elek-
trisches Vorheizregister zur Frostsi-
cherung des Wärmetauschers bei sehr
niedrigen Außenlufttemperaturen. Bei er-
höhtem Komforttemperaturbedarf kann op-
tional ein Elektro- oder Warmwasser-
Nachheizregister in das Gerätegehäuse
eingebaut werden. Gehäuse: Aus Aluzink-
Blech, isoliert mit 50 mm Mineralwolle
zur optimalen Wärme- und Schalldämmung
. Außen allseitig korrosionsbeständig
beschichtet, RAL 7047, Korrosion Klas-
se C4, innen verzinkt. Revisionsöffnun-
gen auf der Geräteunterseite für einfa-
chen Zugang und optimaler Reinigungs-
und Wartungsmöglichkeit. Zusätzliche Re-
visionsöffnung seitlich für die Filter-
wartung. 2 Kondensatanschlüsse DN 17,5
mm: 1 x Fortluftseite, 1 x Zuluftseite
. Kondensatwanne aus Edelstahl mit inte-
griertem Gefälle. Automatische Bypass-
klappe zur freien Kühlung aktivierbar.
Temperaturfühler für Außenluft, Zuluft
, Abluft und im Wärmetauscher zur ganz-
heitlichen Überwachung des Betriebszu-
standes. Wärmerückgewinnung mittels
hocheffizienten Gegenstromwärmeübertra-
ger aus Aluminium, Wärmerückgewinnung
nach EN308 bis zu 90%. Ventilatoren: 2
direktangetriebene EC-Motoren, Klasse
IE4 mit sehr niedrigen SFP-Werten, dyna-
misch gewuchtet und schwingungsgedämpft
im Gerät gelagert. Stufenlos steuerbar
über 0-10V Signal. Steckverbindungen an
allen elektr. Bauteilen zur Vereinfa-
chung von Wartungsarbeiten. Filter: 2
großflächige, druckverlustoptimierte
Kassettenfilter serienmäßig eingebaut (
Außenluft ePM1 55% (F7) und Abluft eP-
M10 50% (M5)). Einsatz bis Filterklasse
ePM1 80% (F9) in der Außenluft und ePM1
55% (F7) in der Abluft optional möglich
. Filterüberwachung mittels dynamischer
, volumenstromabhängiger Drucküberwa-
chung. Regelung: Das Lüftungsgerät wird
mit einer vielseitigen Regelung be-
triebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches Zu-
behör). Regelungsfunktionen: Lüftungsmo-
di Volumen- konstant CAV, Druckkonstant
VAV (Zubehör erforderlich), Drehzahlkon-
stant CRPM in % oder über Wochenpro-
gramm. Automatischer Lüftungsbetrieb/
Ventilation- On-Demand (VOD) mittels
Feuchte, CO2 oder VOC Sensoren. Bis zu
18 Sensoren pro Lüftungsgerät anschließ-
bar. Freie Kühlung, aktive Kühlung mit-
tels Kühlregister (Kaltwasser oder DX
). Temperatur-Regelung, z.B. Konstante
Zuluft, außentemperaturgeführte Zuluft
, Raum-Zuluft-Kaskade, etc. möglich. Di-
gitale Eingänge für Feueralarm und ex-
ternen Schalter (Ein/Aus). Digitaler
Ausgang für Sammelstörmeldung. Externe
Ventilator-Ansteuerung über zwei analo-
ge 0-10V Eingänge (Zuluft- und Abluft-
ventilator separat). Anbindung an die
GLT über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs.
Technische Daten:
Max. Volumen: 960 m3/h bei 200 Pa ext.
Nennstrom inkl. Vorheiz.: 7/7/5,5 A
Spannung / Frequenz: 3 ph 400 V, 50 Hz
Elektrische Vorheizung: 3,6 kW
Temp. Arbeitsbereich: -20 bis +50 Grad C
Aufstelltemperatur: 0 bis + 50 Grad C
Maße: 1794 x 1613 x 561 (L x B x H) mm
Kanalanschluss: 500x200 mm
Gewicht (Gerät): 178 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XC 1000 R
Artikel: 40735
