Beschreibung

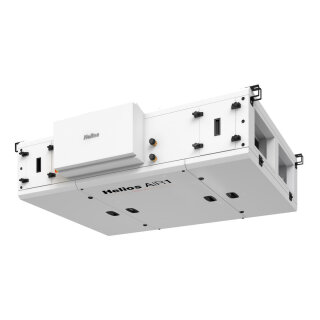

Helios AIR1 XC 1000 L
Lüftungsgerät mit WRG
AIR1 XC 1000 L
Kompaktlüftungsgerät mit Kreuzgegen-
strom Wärmetauscher inkl. Regelung Aus-
senluftanschluss rechts. Zur Montage an
der Geschossdecke oder in der Zwischen-
decke in Innenräumen. Eingebautes elek-
trisches Vorheizregister zur Frostsi-
cherung des Wärmetauschers bei sehr
niedrigen Außenlufttemperaturen. Bei er-
höhtem Komforttemperaturbedarf kann op-
tional ein Elektro- oder Warmwasser-
Nachheizregister in das Gerätegehäuse
eingebaut werden. Gehäuse: Aus Aluzink-
Blech, isoliert mit 50 mm Mineralwolle
zur optimalen Wärme- und Schalldämmung
. Außen allseitig korrosionsbeständig
beschichtet, RAL 7047, Korrosion
Klasse C4, innen verzinkt. Revisionsöff-
nungen auf der Geräteunterseite für ein-
fachen Zugang und optimaler Reinigungs
- und Wartungsmöglichkeit. Zusätzliche
Revisionsöffnung seitlich für die Fil-
terwartung. 2 Kondensatanschlüsse DN
17,5 mm: 1 x Fortluftseite, 1 x Zuluft-
seite. Kondensatwanne aus Edelstahl
mit integriertem Gefälle. Automatische
Bypassklappe zur freien Kühlung akti-
vierbar. Temperaturfühler für Außenluft
, Zuluft, Abluft und im Wärmetauscher
zur ganzheitlichen Überwachung des Be-
triebszustandes. Wärmerückgewinnung mit-
tels hocheffizienten Gegenstromwärme-
übertrager aus Aluminium, Wärmerückge-
winnung nach EN308 bis zu 90%. Ventila-
toren: 2 direktangetriebene EC- Moto-
ren, Klasse IE4 mit sehr niedrigen SFP
-Werten, dynamisch gewuchtet und schwin-
gungsgedämpft im Gerät gelagert. Stu-
fenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr. Bau-
teilen zur Vereinfachung von Wartungsar-
beiten. Filter: 2 großflächige, druck-
verlustoptimierte Kassettenfilter seri-
enmäßig eingebaut (Außenluft ePM1 55% (
F7) und Abluft ePM10 50% (M5)). Ein-
satz bis Filterklasse ePM1 80% (F9) in
der Außenluft und ePM1 55 % ( F7) in
der Abluft optional möglich. Filter-
überwachung mittels dynamischer, volu-
menstromabhängiger Drucküberwachung .
Regelung: Das Lüftungsgerät wird mit
einer vielseitigen Regelung betriebsbe-
reit ausgeliefert. Es stehen wahlweise
2 Bedienelemente (ECO und Touch) zur
Verfügung ( erforderliches Zubehör). Re-
gelungsfunktionen: Lüftungsmodi Volumen
- konstant CAV, Druckkonstant VAV (Zu-
behör erforderlich), Drehzahlkonstant
CRPM in % oder über Wochenprogramm. Au-
tomatischer Lüftungsbetrieb/ Ventilati-
on- On-Demand ( VOD) mittels Feuchte,
CO2 oder VOC Sensoren. Bis zu 18 Senso-
ren pro Lüftungsgerät anschließbar.
Freie Kühlung, aktive Kühlung mittels
Kühlregister ( Kaltwasser oder DX). Tem-
peratur-Regelung , z.B. Konstante Zu-
luft, außentemperaturgeführte Zuluft,
Raum-Zuluft-Kaskade, etc. möglich. Di-
gitale Eingänge für Feueralarm und ex-
ternen Schalter (Ein/Aus ). Digitaler
Ausgang für Sammelstörmeldung. Externe
Ventilator-Ansteuerung über zwei analo-
ge 0-10V Eingänge (Zuluft - und Abluft-
ventilator separat). Anbindung an die
GLT über BACnet IP, oder MODBUS TCP
möglich. Inbetriebnahme- Assistenten
zur einfachen und schnellen Inbetrieb-
nahme des Geräts sowie des passenden Zu-
behörs.
Technische Daten:
Max. Volumen: 960 m3/h bei 200 Pa ext.
Nennstrom inkl. Vorheiz.: 7/7/5,5 A
Spannung / Frequenz: 3 ph 400 V, 50 Hz
Elektrische Vorheizung: 3,6 kW
Temp. Arbeitsbereich: -20 bis +50 Grad C
Aufstelltemperatur: 0 Grad C bis + 50
Grad C
Maße: 1794 x 1613 x 561 (L x B x H) mm
Kanalanschluss: 500x200 mm
Gewicht (Gerät): 178 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 XC 1000 L
Artikel: 40736
