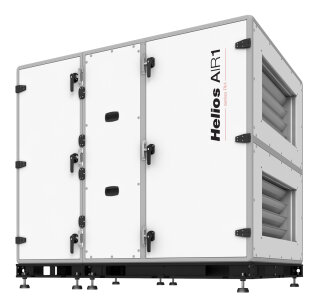

Helios AIR1 RH 5000/SO
Lüftungsgerät mit WRG
AIR1 RH 5000/SO
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Gehäuse aus Aluminium Rahmen-
profilen, thermisch optimiert zur Mi-
nimierung von Wärmebrücken. Doppelwan-
dige Paneele aus Aluzink-Blech, all-
seitig isoliert mit 50mm Mineralwolle
zur optimalen Wärme- und Schalldäm-
mung, außen korrosionsbeständig (Klas-
se C4) beschichtet (RAL 7047), innen
verzinkt. Gehäuseklassen gem. DIN EN
1886: T2/TB2/D1, Großzügige Revisi-
onsöffnungen auf beiden Geräteseiten
für einfachen Zugang zu allen Geräte-
komponenten und optimaler Reinigungs-
und Wartungsmöglichkeit. Für den ein-
fachen Transport/Einbringung an den
Aufstellort wird das Gerät in Segmen-
ten angeliefert. Wärme- und Feuchte-
rückgewinnung mittels hocheffizienten,
beschichteten Rotationswärmeübertrager
(Adsorptionsrotor), Wärmerückgewinnung
nach EN308 bis zu 90%. Rückfeuchtezahl
bis zu 90%. Integrierte Spülkammer und
innovatives Bürstendichtungssystem zur
Minimierung von internen Leckagen.
Bypass-Funktion durch anhalten des
Rotations-Wärmetauschers. Optional
bietet das Gerät eine 100% Um- luft-
Funktion (Zubehör). Ventilatoren: 2
direktangetriebene EC- Motoren, Klasse
IE4 mit sehr niedrigen SFP-Werten,
dynamisch gewuchtet und schwingungsge-
dämpft im Gerät gelagert. Stufenlos
steuerbar über 0-10V Signal. Steckver-
bindungen an allen elektr. Bauteilen
zur Vereinfachung von Wartungsarbei-
ten. Filter: 2 großflächige, druckver-
lustoptimierte Kassettenfilter serien-
mäßig eingebaut (Außenluft ePM1 55%
(F7) und Abluft ePM10 50% (M5)). Ein-
satz bis Filterklasse ePM1 80% (F9) in
der Außenluft und ePM1 55% (F7) in der
Abluft optional möglich. Zusätzliche
Vorfilter-Stufe als ePM 10 50% (M5) in
der Außenluft direkt im Gerät möglich.
Filterüberwachung mittels dynamischer,
volumenstromabhängiger Druck- überwa-
chung. Regelung: Das Lüftungsgerät
wird mit einer vielseitigen Regelung
betriebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches
Zubehör). Regelungsfunktionen: Lüf-
tungsmodi Volumenkonstant CAV, Druck-
konstant VAV (Zubehör erforderlich),
Drehzahlkonstant CRPM in % oder über
Wochenprogramm. Automatischer Lüf-
tungsbetrieb/ Ventilation-On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX), Umluft-
funktion. Temperatur- Regelung, z.B.
Konstante Zuluft, außen- temperaturge-
führte Zuluft, Raum-Zuluft- Kaskade,
etc. möglich. Digitale Eingänge für
Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sam-
melstörmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V
Eingänge (Zuluft- und Abluftventilator
separat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zubehörs.
Technische Daten:
Max. Volumen: 4950 m3/h bei 400 Pa ext
Nennstrom: 7,6/7,6/9,5 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1845 x 1390 x 1775 (L x B x H)mm
Kanalanschluss: 855 x 410 mm
Gewicht (Gerät): 645,2 kg
Liefereinheit: 2-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 RH 5000/SO
Artikel: 04355
