Beschreibung

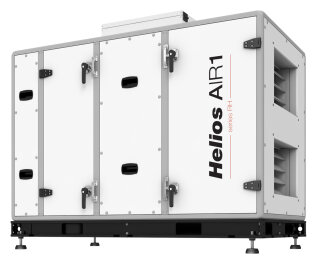

Helios AIR1 RH 3000
Lüftungsgerät mit WRG
AIR1 RH 3000
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Gehäuse aus Aluminium Rahmen-
profilen, thermisch optimiert zur Mi-
nimierung von Wärmebrücken. Doppelwan-
dige Paneele aus Aluzink-Blech, all-
seitig isoliert mit 50 mm Mineralwolle
zur optimalen Wärme- und Schalldäm-
mung, außen korrosionsbeständig (Klas-
se C4) beschichtet (RAL 7047), innen
verzinkt. Gehäuseklassen gem. DIN EN
1886: T2/TB2/D1, Großzügige Revisi-
onsöffnungen auf beiden Geräteseiten
für einfachen Zugang zu allen Geräte-
komponenten und optimaler Reinigungs-
und Wartungsmöglichkeit. Wärme- und
Feuchterückgewinnung mittels hocheffi-
zienten Rotationswärmeübertrager aus
Aluminium. Wärmerückgewinnung nach
EN308 bis zu 90%. Integrierte Spülkam-
mer und innovatives Bürstendichtungs-
system zur Minimierung von internen
Leckagen. Bypass- Funktion durch an-
halten des Rotations- Wärmetauschers.
Ventilatoren: 2 direktangetriebene EC-
Motoren, Klasse IE4 mit sehr niedrigen
SFP-Werten, dynamisch gewuchtet und
schwingungsgedämpft im Gerät gelagert.
Stufenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von War-
tungsarbei- ten. Filter: 2 großflächi-
ge, druckverlustoptimierte Kassetten-
filter serienmäßig eingebaut (Außen-
luft ePM1 55% (F7) und Abluft ePM10
50% (M5). Einsatz bis Filterklasse
ePM1 80% (F9) in der Außenluft und
ePM1 55% (F7) in der Abluft optional
möglich. Zusätzliche Vorfilter-Stufe
als ePM 10 50% (M5) in der Außenluft
direkt im Gerät möglich. Filterüberwa-
chung mittels dynamischer, volumen-
stromabhängiger Druck- überwachung.
Regelung: Das Lüftungsgerät wird mit
einer vielseitigen Regelung betriebs-
bereit ausgeliefert. Es stehen wahl-
weise 2 Bedienelemente (ECO und Touch)
zur Verfügung (erforderliches Zube-
hör). Regelungsfunktionen: Lüftungsmo-
di Volumenkonstant CAV, Druckkonstant
VAV (Zubehör erforderlich), Drehzahl-
konstant CRPM in % oder über Wochen-
programm. Automatischer Lüftungsbe-
trieb/ Ventilation-On-Demand (VOD)
mittels Feuchte, CO2 oder VOC Sen-
soren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX). Tempera-
tur-Regelung, z.B. Konstante Zuluft,
außen-temperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 3000 m3/h bei 250 Pa
ext.
Nennstrom: 4,6/4,6/5,8 A
Spannung / Frequenz: 3 N PH 400 V, 50
Hz
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1530 x 1020 x 1700 (L x B x H)
mm
Kanalanschluss: 580 x 410 mm
Gewicht (Gerät): 438 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 RH 3000
Artikel: 04345
