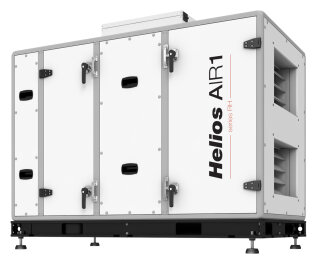

Helios AIR1 RH 2000/SO
Lüftungsgerät mit WRG
AIR1 RH 2000/SO
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Gehäuse aus Aluminium Rahmen-
profilen, thermisch optimiert zur Mi-
nimierung von Wärmebrücken. Doppelwan-
dige Paneele aus Aluzink-Blech, all-
seitig isoliert mit 50mm Mineralwolle
zur optimalen Wärme- und Schalldäm-
mung, außen korrosionsbeständig (Klas-
se C4) beschichtet (RAL 7047), innen
verzinkt. Gehäuseklassen gem. DIN EN
1886: T2/TB2/D1, Großzügige Revisi-
onsöffnungen auf beiden Geräteseiten
für einfachen Zugang zu allen Geräte-
komponenten und optimaler Reinigungs-
und Wartungsmöglichkeit. Wärme- und
Feuchterückgewinnung mittels hocheffi-
zienten, beschichteten Rotationswärme-
übertrager (Adsorptionsrotor), Wärme-
rückgewinnung nach EN308 bis zu 90%.
Rückfeuchtezahl bis zu 90%. Integrier-
te Spülkammer und innovatives Bürsten-
dichtungssystem zur Minimierung von
internen Leckagen. Bypass-Funktion
durch anhalten des Rotations-
Wärmetauschers. Ventilatoren: 2 di-
rektangetriebene EC- Motoren, Klasse
IE4 mit sehr niedrigen SFP-Werten,
dynamisch gewuchtet und schwingungsge-
dämpft im Gerät gelagert. Stufenlos
steuerbar über 0-10V Signal. Steckver-
bindungen an allen elektr. Bauteilen
zur Vereinfachung von Wartungsarbei-
ten. Filter: 2 großflächige, druckver-
lustoptimierte Kassettenfilter serien-
mäßig eingebaut (Außenluft ePM1 55%
(F7) und Abluft ePM10 50% (M5)). Ein-
satz bis Filterklasse ePM1 80% (F9) in
der Außenluft und ePM1 55% (F7) in der
Abluft optional möglich. Zusätzliche
Vorfilter-Stufe als ePM 10 50% (M5) in
der Außenluft direkt im Gerät möglich.
Filterüberwachung mittels dynamischer,
volumenstromabhängiger Drucküberwa-
chung. Regelung: Das Lüftungsgerät
wird mit einer vielseitigen Regelung
betriebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches
Zubehör). Regelungsfunktionen: Lüf-
tungsmodi Volumenkonstant CAV, Druck-
konstant VAV (Zubehör erforderlich),
Drehzahlkonstant CRPM in % oder über
Wochenprogramm. Automatischer Lüf-
tungsbetrieb/ Ventilation-On-Demand
(VOD) mittels Feuchte, CO2 oder VOC
Sensoren. Bis zu 18 Sensoren pro Lüf-
tungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX). Tempera-
tur-Regelung, z.B. Konstante Zuluft,
außentemperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 2020 m3/h bei 250 Pa
ext.
Nennstrom: 3,4/3,4/1,3 A
Spannung / Frequenz: 3 N PH 400 V, 50
Hz
Temp. Arbeitsber: - 20 GradC bis + 40
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1700 x 1010 x 1400 (L x B x H)
mm
Kanalanschluss: 470 x 310 mm
Gewicht (Gerät): 367,6 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 RH 2000/SO
Artikel: 04353
