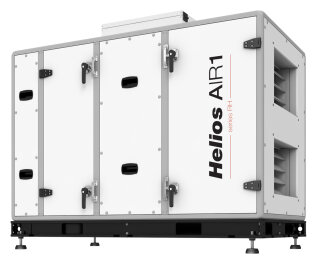

Helios AIR1 RH 1500
Lüftungsgerät mit WRG
AIR1 RH 1500
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installati-
on in Innenräumen oder zur Außenauf-
stellung inkl. Regelung fertig ver-
drahtet. Universelle Aufstellung mit
Außenluftanschluss links oder rechts
möglich. Gehäuse aus Aluminium Rahmen-
profilen, thermisch optimiert zur Mi-
nimierung von Wärmebrücken. Doppelwan-
dige Paneele aus Aluzink-Blech, all-
seitig isoliert mit 50 mm Mineralwolle
zur optimalen Wärme- und Schalldäm-
mung, außen korrosionsbeständig (Klas-
se C4) beschichtet (RAL 7047), innen
verzinkt. Gehäuseklassen gem. DIN EN
1886: T2/TB2/D1, Großzügige Revisi-
onsöffnungen auf beiden Geräteseiten
für einfachen Zugang zu allen Geräte-
komponenten und optimaler Reinigungs-
und Wartungsmöglichkeit. Wärme- und
Feuchterückgewinnung mittels hocheffi-
zienten Rotationswärmeübertrager aus
Aluminium. Wärmerückgewinnung nach
EN308 bis zu 90%. Integrierte Spülkam-
mer und innovatives Bürstendichtungs-
system zur Minimierung von internen
Leckagen. Bypass- Funktion durch an-
halten des Rotations- Wärmetauschers.
Ventilatoren: 2 direktangetriebene EC-
Motoren, Klasse IE4 mit sehr niedrigen
SFP-Werten, dynamisch gewuchtet und
schwingungsgedämpft im Gerät gelagert.
Stufenlos steuerbar über 0-10V Signal.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von War-
tungsarbeiten. Filter: 2 großflächige,
druckverlustoptimierte Kassettenfilter
serienmäßig eingebaut (Außenluft ePM1
55% (F7) und Abluft ePM10 50% (M5).
Einsatz bis Filterklasse ePM1 80% (F9)
in der Außenluft und ePM1 55% (F7) in
der Abluft optional möglich. Zusätzli-
che Vorfilter-Stufe als ePM 10 50%
(M5) in der Außenluft direkt im Gerät
möglich. Filterüberwachung mittels
dynami- scher, volumenstromabhängiger
Druck- überwachung. Regelung: Das Lüf-
tungsgerät wird mit einer vielseitigen
Regelung betriebsbereit ausgeliefert.
Es stehen wahlweise 2 Bedienelemente
(ECO und Touch) zur Verfügung (erfor-
derliches Zubehör). Regelungsfunkti-
onen: Lüftungsmodi Volumenkonstant
CAV, Druckkonstant VAV (Zubehör erfor-
derlich), Drehzahlkonstant CRPM in %
oder über Wochenprogramm. Automati-
scher Lüftungsbetrieb/ Ventilation-On-
Demand (VOD) mittels Feuchte, CO2 oder
VOC Sensoren. Bis zu 18 Sensoren pro
Lüftungsgerät anschließbar. Freie Küh-
lung, aktive Kühlung mittels Kühlre-
gister (Kaltwasser oder DX). Tempera-
tur-Regelung, z.B. Konstante Zuluft,
außen-temperaturgeführte Zuluft, Raum-
Zuluft-Kaskade, etc. möglich. Digitale
Eingänge für Feueralarm und externen
Schalter (Ein/Aus). Digitaler Ausgang
für Sammelstörmeldung. Externe Venti-
lator-Ansteuerung über zwei analoge 0-
10V Eingänge (Zuluft- und Abluftventi-
lator separat). Anbindung an die GLT
über BACnet IP, oder MODBUS TCP mög-
lich. Inbetriebnahme- Assistenten zur
einfachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 1600 m3/h bei 250 Pa
ext.
Nennstrom: 2,2/2,2/1,3 A
Spannung / Frequenz: 3 N PH 400 V, 50
Hz
Temp. Arbeitsbereich: - 20 GradC bis +50
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 1320 x 810 x 1700 (L x B x H) mm
Kanalanschluss: 350 x 310 mm
Gewicht (Gerät): 230 kg
Liefereinheit: 1-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 RH 1500
Artikel: 04343
