Beschreibung

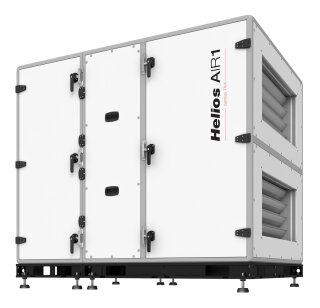

Helios AIR1 RH 12000
Lüftungsgerät mit WRG
AIR1 RH 12000
Kompaktlüftungsgerät mit Wärmerückge-
winnung zur bodenstehenden Installation
in Innenräumen oder zur Außenaufstellung
inkl. Regelung fertig verdrahtet. Uni-
verselle Aufstellung mit Außenluftan-
schluss links oder rechts möglich. Ge-
häuse aus Aluminium Rahmenprofilen,
thermisch optimiert zur Minimierung von
Wärmebrücken. Doppelwandige Paneele aus
Aluzink-Blech, allseitig isoliert mit 50
mm Mineralwolle zur optimalen Wärme- und
Schalldämmung, außen korrosionsbeständig
(Klasse C4) beschichtet (RAL 7047), in-
nen verzinkt. Gehäuseklassen gem. DIN EN
1886: T2/TB2/D1, Großzügige Revisions-
öffnungen auf beiden Geräteseiten für
einfachen Zugang zu allen Gerätekompo-
nenten und optimaler Reinigungs- und
Wartungsmöglichkeit. Für den einfachen
Transport/Einbringung an den Aufstellort
wird das Gerät in Segmenten angeliefert.
Wärme- und Feuchterückgewinnung mit-
tels hocheffizienten Rotationswärmeüber-
trager aus Aluminium. Wärmerückgewin-
nung nach EN308 bis zu 90%. Integrierte
Spülkammer und innovatives Bürstendich-
tungssystem zur Minimierung von internen
Leckagen. Bypass-Funktion durch anhalten
des Rotations-Wärmetauschers. Optional
bietet das Gerät eine 100% Um- luft-
Funktion (Zubehör). Ventilatoren: 2 di-
rektangetriebene EC- Motoren, Klasse IE4
mit sehr niedrigen SFP-Werten, dynamisch
gewuchtet und schwingungsgedämpft im
Gerät gelagert. Stufenlos steuerbar über
0-10V Signal. Steckverbindungen an allen
elektr. Bauteilen zur Vereinfachung von
Wartungsarbeiten. Filter: 2 großflächi-
ge, druckverlustoptimierte Kassettenfil-
ter serienmäßig eingebaut (Außenluft
ePM1 55% (F7) und Abluft ePM10 50%
(M5)). Einsatz bis Filterklasse ePM1 80%
(F9) in der Außenluft und ePM1 55% (F7)
in der Abluft optional möglich. Zusätz-
liche Vorfilter-Stufe als ePM 10 50%
(M5) in der Außenluft direkt im Gerät
möglich. Filterüberwachung mittels dyna-
mi- scher, volumenstromabhängiger Druck-
überwachung. Regelung: Das Lüftungsgerät
wird mit einer vielseitigen Regelung
betriebsbereit ausgeliefert. Es stehen
wahlweise 2 Bedienelemente (ECO und
Touch) zur Verfügung (erforderliches
Zubehör). Regelungsfunktionen: Lüftungs-
modi Volumenkonstant CAV, Druckkonstant
VAV (Zubehör erforderlich), Drehzahlkon-
stant CRPM in % oder über Wochenpro-
gramm. Automatischer Lüftungsbetrieb/
Ventilation-On-Demand (VOD) mittels
Feuchte, CO2 oder VOC Sensoren. Bis zu
18 Sensoren pro Lüftungsgerät anschließ-
bar. Freie Kühlung, aktive Kühlung mit-
tels Kühlregister (Kaltwasser oder DX),
Umluftfunktion. Temperatur- Regelung,
z.B. Konstante Zuluft, außen- tempera-
turgeführte Zuluft, Raum-Zuluft- Kaska-
de, etc. möglich. Digitale Eingänge für
Feueralarm und externen Schalter
(Ein/Aus). Digitaler Ausgang für Sammel-
störmeldung. Externe Ventilator-
Ansteuerung über zwei analoge 0-10V Ein-
gänge (Zuluft- und Abluftventilator se-
parat). Anbindung an die GLT über
BACnet IP, oder MODBUS TCP möglich.
Inbetriebnahme- Assistenten zur ein-
fachen und schnellen Inbetriebnahme
des Geräts sowie des passenden Zube-
hörs.
Technische Daten:
Max. Volumen: 13300 m3/h bei 400 Pa ext.
Nennstrom: 15,2/15,2/17,2 A
Spannung / Frequenz: 3 N PH 400 V, 50 Hz
Temp. Arbeitsber: - 20 GradC bis + 40
GradC
Aufstelltemp.: 0 GradC bis +50 GradC
Maße: 2420 x 2450 x 1910 (L x B x H) mm
Kanalanschluss: 1475 x 510 mm
Gewicht (Gerät): 1190 kg
Liefereinheit: 2-teilig
Fabrikat: Helios Ventilatoren
Typ: AIR1 RH 12000
Artikel: 04350
