Beschreibung

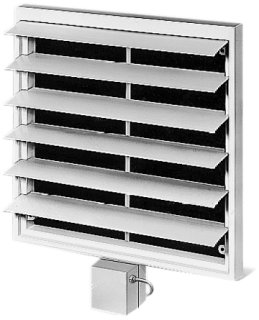

EVK 250
Elektrische Verschlußklappe
Zur Abdeckung von Zu- und Abluftöffnun-
gen. Rahmen, Lamellen und Stellglieder
aus hellgrauem Kunststoff, Stellwerkge-
häuse in IP 45 für Montage im Freien.
Steuerung automatisch mit Ventilator:
Ortsgebundener Wechselschalter schaltet
den Stellmotor, der über einen Endschal-
ter den Ventilatorkreis schaltet. Stell-
werk komplett verdrahtet, mit 1,5 m An-
schlußkabel ausgerüstet.
Technische Daten
Betriebspannung 1~, 230 V, 50 Hz
Leistungsaufnahme
-während des auf/zu Betrieb 3 W
Stromaufnahme
-während des auf/zu Betrieb 0,02 A
Temperaturbereich -20 ° bis +40 °C
Schutzart IP 45
Schutzklasse II
Leitungslänge ca.1,5 m
Aderquerschnitt 4 x 1,0 mm 2
Belastbarkeit Signalausgang Klappe auf
µ-Schalter, 250V~, 1 A, cos 0.8,
900000 Zyklen
Dauer vollst. Öffnen ca. 29-32 sec.
Dauer vollst. Schließen ca. 29-32 sec.
Max. Strömungsgeschw. Zuluft 6 m/s
Max. Strömungsgeschw. Abluft 8 m/s
Lamellenanzahl 5 Stk.
Fabrikat: Helios Ventilatoren
Typ: EVK 250
Artikel: 00775
