Beschreibung

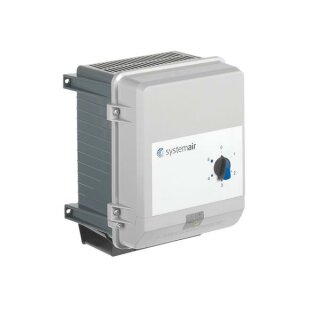

Frequenzumrichter für die
Drehzahlsteuerung von
Ventilatormotoren.Inklusive
integriertem, allpolig wirksamem
Sinusfilter. Der Frequenzumrichter
gibt eine sinusförmige
Ausgangsspannung aus. Entsprechende
Filter und Drosseln sind im
Frequenzumrichter integriert. Dadurch
keine Gefährdung angeschlossener
Motoren durch Spannungsspitzen. Der
integrierte Sinusfilter ist intern an
den Frequenzumrichter Zwischenkreis
angebunden, er wirkt allpolig. Dadurch
werden Lagerströme in Motoren wirksam
verhindert. Motoren deren
Wicklungssystem nicht speziell für
Frequenzumrichterbetrieb ausgelegt
ist, können mit diesem
Frequenzumrichter zuverlässig
betrieben werden.Vorgabe der
Ventilatordrehzahl erfolgt über
integrierten 5-Stufenschalter.Stufe
0=0Hz, Stufe 1=10Hz, Stufe 2=20Hz,
Stufe 3=30Hz, Stufe 4=40Hz, Stufe
5=50HzVersorgung durch Netzspannung 3~
208...480 V 50/60 Hz.Der
Frequenzumrichter ist
kurzschlussfest.Kontakt für externe
Freigabe.Integrierte
Spannungsversorgung (+24
V).Potenzialfreie
Aussteuerungsmeldung.Motorschutz durch
Anschluss von Thermokontakt (TB) bzw.
Kaltleiter (TP).Störaussendung gemäß
EN 61000-6-3, Störfestigkeit gemäß EN
61000-6-2.Max. Ableitstrom gemäß DIN
EN 60990 <
3,5mA.Imax=16AParallelbetrieb mehrerer
Motoren. Keine Gefährdung von Motoren
durch Lagerströme und
Spannungsspitzen. Keine Einschränkung
der Leitungslänge zwischen
Frequenzumrichter und
Motor.Nachrüstbar bei Anlagen mit
bestehendem Leitungsnetz (Geschirmte
Motorleitungen sind nicht
erforderlich). Motorenbetrieb ohne
elektromagnetische Geräusche.Schutzart
IP54: Geeignet für die Montage im
Freien, wahlweise auch Einbau in
Schaltschränke oder
Anlagen.Umgebungstemperatur -20 bis +
40 °C (bis + 55 °C mit
Leistungsreduzierung).Mit LED
Betriebsanzeige.Bei Betrieb für
EX-Bereich muss der FRQ außerhalb der
explosionsfähigen Atmosphäre
installiert werden!
