Beschreibung

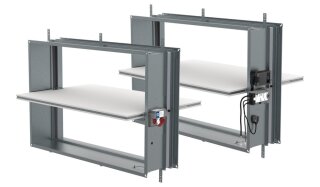

SYSTEMAIR-Brandschutzklappen
FDSWartungsfreie Brandschutzklappe FDS
in eckiger Bauform von B x H 100 x 100
bis 1600 x 1000 mm aus verzinktem
Stahlblech mit beidseitig gelochtem
Flansch geeignet zum Anbau an
Lüftungsleitungen.Das Gehäuse besteht
aus verzinktem Stahlblech, das
Klappenblatt aus abriebfesten,
asbestfreien Kalziumsilikat inklusive
einer Gummidichtung, sowie einer
dämmschichtbildenden aufschäumenden
Dichtung im Brandfall. Die
Feuerwiderstandsdauer beträgt bis zu
120 Min.Geeignet für Trocken und
Nasseinbau in massive Wände und
Decken, in Leichtbauwände, sowie in
Brandwände und waagerechter Einbau
außerhalb von Wänden mit horizontaler
und vertikaler Klappenblatt- Achse.
Auch geeignet für bauseitige
Verkleidung mit Armaflex? Entspricht
der europäischen Produktnorm EN 15650?
Brandschutztechnisch geprüft nach EN
1366-2? Klassifizierung nach EN
13501-3? Herstellerleistungserklärung?
Alle eckigen Brandschutzklappen haben
Standard die Dichtigkeitsklasse 2/C
(für Klappe/Gehäuse) nach DIN EN 1751.
3/C nach Absprache lieferbar? Kurze
Baulänge 325 bzw. 350 mm?
Zwischengrößen in 25 mm Schritten
lieferbar? Absperrklappenblatt 20 mm
dadurch hervorragende Physikalische
und Akustische EigenschaftenDie
Auslöseeinrichtung besteht
wahlweise:aus einer mechanischen
Bedieneinheit mit 72° Schmelzlot mit
oder ohne Endschalter.elektrischem
Federrücklaufmotor 24 oder 230 Volt
mit integrierter Laufzeitüberwachung
mit thermoelektrischer
Auslöseeinrichtungwahlweise auch mit
Busmodul erhältlich.Typ: FDS-3G-100 x
100 bis 1200 x 800 bzw. FDS-EI90S
größer 1200x800 bis 1600x1000- H0 =
Ausführung mit 72° Schmelzlot- H2 =
Ausführung mit 72° Schmelzlot und
Endschalter- B230T = Ausführung mit
230 V Motor Fabrikat Belimo- B24T =
Ausführung mit 24 V Motor Fabrikat
Belimo- BST0 = Ausführung mit 24V
Motor u. Busmodul Fabrikat Belimo BKN
230/24- G230T = Ausführung mit 230 V
Motor Fabrikat Gruner- G24T =
Ausführung mit 24 V Motor Fabrikat
Gruner- GST0 = Ausführung mit 24V
Motor u. Busmodul Fabrikat
GrunerWeiteres Zubehör:o CBS-FD =
Abdeckplatten beidseitig für
preiswerten Trockeneinbau in Massiv-
Wänden und Decken sowie
Leichtbauwändeno IPOS-FD =
Vorbaurahmen in den Abmessungen BxH
von 100x100 bis 1600x1000 Ausführung
mit Mineralwolle an und außerhalb von
Wändeno IKOWS = Anbaurahmen an und
außerhalb von Wänden mit Promatplatten
bis BxH 100x100 bis 1200x800o FCS =
Flexible Stutzen eckig inklusive
Potenzialausgleich und Kabelschuho KS
= Einbaustein eckig bis B x H 100x100
bis 800x600o DES-FD =
Verlängerungsteil aus Stahlblech-
Breite: 700- Höhe: 100- BSK-Typ:
FDS-3G- Auslösemechanismus: H0
(Handauslöseeinrichtung, ohne
Endschalter)- Luftdichtigkeitsklasse
(EN 1751): "2C" -
Luftdichtigkeitsklasse des
Klappenblatts und des Gehäuses-
Einbaumöglichkeiten: Nicht ausgewählt
