Beschreibung
Systemair -

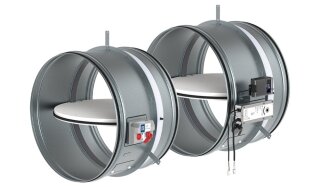

Brandschutzklappen FDRWartungsfreie
Brandschutzklappe FDR in runder
Bauform von DN 100 bis 1000 mm in 21
Größen lieferbar aus verzinktem
Stahlblech geeignet zum Anbau an runde
Lüftungsleitungen.Das Gehäuse besteht
aus verzinktem Stahlblech, das
Klappenblatt aus abriebfesten,
asbestfreien Kalziumsilikat inklusive
einer Gummidichtung, sowie einer
dämmschichtbildenden aufschäumenden
Dichtung im Brandfall. Die
Feuerwiderstandsdauer beträgt bis zu
120 Min.Geeignet für Trocken und
Nasseinbau in massive Wände und
Decken, in Leichtbauwände, sowie in
Brandwänden und waagerechter Einbau
außerhalb von Wänden mit horizontaler
und vertikaler Klappenblatt- Achse.
Auch geeignet für bauseitige
Verkleidung mit Armaflex? Entspricht
der europäischen Produktnorm EN 15650?
Brandschutztechnisch geprüft nach EN
1366-2? Klassifizierung nach EN
13501-3? Herstellerleistungserklärung?
Alle runden Brandschutzklappen haben
als Standard die Dichtigkeitsklasse
3/C (für Klappe/Gehäuse) nach DIN EN
1751.? Baulänge 450 mm bis DN 630 und
500 mm ab DN 710? Mit Montagehilfe zur
Fixierung der Brandschutzklappe beim
Einbau? Absperrklappenblatt 20 mm
dadurch hervorragende Physikalische
und Akustische EigenschaftenDie
Auslöseeinrichtung besteht wahlweise:-
aus einer mechanischen Bedieneinheit
mit 72° Schmelzlot mit oder ohne
Endschalter.- elektrischem
Federrücklaufmotor 24 oder 230 Volt
mit integrierter Laufzeitüberwachung
mit thermoelektrischer
Auslöseeinrichtung- wahlweise auch mit
Busmodul erhältlichFabrikat,
SystemairTyp: FDR-3G-100-- H0 =
Ausführung mit 72° Schmelzlot- H2 =
Ausführung mit Endschalter- B230T =
Ausführung mit 230 V Motor- B24T =
Ausführung mit 24 V Motor- BST0 =
Ausführung mit 24V Motor u. Busmodul
BKN 230/24- G230T = Ausführung mit
230 V Motor Fabrikat Gruner- G24 =
Ausführung mit 24 V Motor Fabrikat
GrunerWeiteres Zubehör:o CBR-FD =
Abdeckplatten beidseitig für
preiswerten Trockeneinbau in Massiv-
Wänden und Decken sowie
Leichtbauwändeno IPOR-FD =
Vorbaurahmen bis DN 400 für Ausführung
mit Mineralwolle an und außerhalb von
Wändeno FCR = Flexible Stutzen rund
inklusive Potenzialausgleich und
Kabelschuh (wahlweise auch als
Flanschausführung (FCR-F)o KR =
Einbaustein rund bis DN 630 ideal für
Kernlochbohrungen geeignet für Massive
Wände- und Deckeno KS = Einbaustein
eckig bis DN 630 ideal für
Leichtbauwände- Größe: 280-
Auslösemechanismus: G230T (AC 230 V
Gruner-Stellantrieb)-
Einbaumöglichkeiten: Nicht gewählt
