Beschreibung

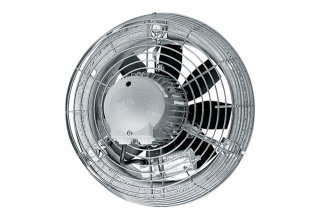

Axial-Wandventilator
Kurzbeschreibung:
Schutzgitter auf der Saugseite,
Berührungsschutz gemäss DIN EN ISO
13857.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmässig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Reversierbarer Betrieb der Ventilatoren
möglich.
Kundenspezifische Sonderspannungen als
Sonderausführungen auf Anfrage und gegen
Mehrpreis lieferbar.
Einbau zur Be- und Entlüftung in jeder
Lage möglich.
Wechselstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 230 V, 50 Hz.
Ventilatoren "... B": Kondensatormotoren
mit Betriebskondensator am Schutzgitter
oder an der Wandhülse, Schutzart IP 55.
Ventilatoren "... D": Kondensatormotoren
mit Betriebskondensator im
Anschlusskasten, Schutzart IP 54.
Ventilatoren "... E": Spaltpolmotoren,
Schutzart IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ EZQ
45/6 B und EZS 45/6 B.
Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar. Ausnahme bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmässig.
Elektrischer Anschluss:
An Klemmleiste im Abschlussdeckel des
Motors.
Technische Daten:
Artikel: EZS 30/4 B
Ausführung: Stahlwandring
Fördervolumen: 0 Pa / 10 Pa / 20 Pa / 30
Pa / 40 Pa / 60 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 1.850 m3/h / 1.749
m3/h / 1.641 m3/h / 1.528 m3/h / 1.408
m3/h / 775 m3/h / 616 m3/h / 486 m3/h /
333 m3/h / 165 m3/h
Drehzahl: 1.425 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 90 W
INenn: 0,4 A
IMax: 0,55 A
Schutzart: 55
Wärmeklasse: B
Polumschaltbar: nein
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 5,92 kg
Gewicht mit Verpackung: 7,59 kg
Nennweite: 300 mm
Breite: 465 mm
Höhe: 465 mm
Tiefe: 250 mm
Breite mit Verpackung: 480 mm
Höhe mit Verpackung: 480 mm
Tiefe mit Verpackung: 320 mm
Fördermitteltemperatur bei Nennstrom:
-20 C / 60 C
Fördermitteltemperatur bei IMax: -20 C
Wechselstrom DN 300 mit Stahlwandring
