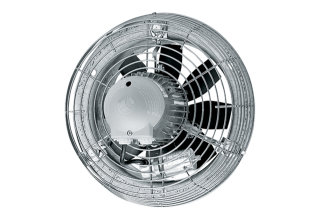

MC Axial-Wandventilator EZS 25/2 B
Stahlwandring, Wechselstrom, DN250
Wechselstrom-Ausführung
Axial-Wandventilator mit Stahlwandring,
in Wechselstromausführung.
Kurzbeschreibung
Zur Aufputzmontage.
Schutzgitter auf der Saugseite,
Berührungsschutz gemäß DIN EN ISO 13857.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Thermischer Überlastungsschutz
serienmäßig.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad.
Niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Einbau zur Be- und Entlüftung in jeder
Lage möglich.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Wechselstrommotor
Typenreihen EZQ/EZS.
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 230 V, 50 Hz.
Ventilatoren "... B": Kondensatormotoren
mit Betriebskondensator am Schutzgitter
oder an der Wandhülse, Schutzart IP 55.
Ventilatoren "... D": Kondensatormotoren
mit Betriebskondensator im
Anschlusskasten, Schutzart IP 54.
Ventilatoren "... E": Spaltpolmotoren,
Schutzart IP 54.
Drehzahlsteuerbar. Ausnahme bei Typ EZQ
45/6 B.
Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar. Ausnahme bei Ventilatoren
mit Spaltpolmotor ("... E").
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmäßig.
Elektrischer Anschluss
An Klemmleiste im Abschlussdeckel des
Motors.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.
Artikel: EZS 25/2 B
Ausführung: Stahlwandring
Fördervolumen: 2100 m3/h
FördervolumenNenn: 1470 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 135 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 2770 1/min - im opt.
Wirkungsgrad
Drehzahl: 2833 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 185 W / im opt.
Wirkungsgrad
INenn: 0,75 A / im opt. Wirkungsgrad
IMax: 1,1 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 6,39 kg
Gewicht mit Verpackung: 7,02 kg
Nennweite: 250 mm
Breite: 400 mm
Höhe: 400 mm
Tiefe: 281 mm
Breite mit Verpackung: 365 mm
Höhe mit Verpackung: 310 mm
Tiefe mit Verpackung: 365 mm
Fördermitteltemperatur bei Nennstrom:
-20 G C bis 60 G C
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 29,8 %
Messkategorie: A
Effizienzkategorie: statisch
Effizienzgrad N: 40,8
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,185 kW / 1470 m3/h / 135 Pa
nBEP: 2770 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
SchallleistungspegelLWA5: 80 dB(A)
SchallleistungspegelLWA7: 80 dB(A)
Verschlussklappe: ohne
