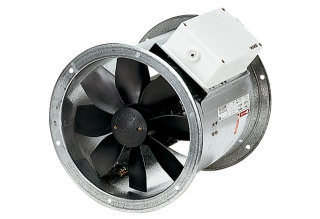

MC Axial-Rohrventilator EZR 40/4 B
DN400, Wechselstrom
Wechselstrom-Ausführung
Axial-Rohrventilator, in
Wechselstromausführung.
Kurzbeschreibung
Rohrhülse aus verzinktem Stahlblech,
beidseitig mit Flansch.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Flanschbohrungen gemäß DIN EN
12220:1998.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem: Elastische
Verbindungsstutzen, Füße und
Schwingungsdämpfer verwenden.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Einbau in jeder Lage möglich.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Wechselstrommotor
Typenreihe EZR.
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 230 V, 50 Hz.
Hohe Schutzart IP 55. Ausnahme EZR ... D
IP 54.
Drehzahlsteuerbar.
Geräte lassen sich mit optionalen
Drehzahlsteller stufenlos regeln oder
sie lassen sich mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Kondensatormotor mit Betriebskondensator
anschlussfertig im Klemmenkasten.
Thermischer Überlastungsschutz
serienmäßig.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MVE 10-1
(nicht geeignet für EZR 25/4 D, EZR 30/6
B und EZR 35/6 B) oder den
Steuerstromkreis eines Schützes
angeschlossen werden.
Elektrischer Anschluss
Außenliegender Klemmenkasten mit
Kabeltüllen.
Sicherheitshinweise
Der Ventilator darf nur in Betrieb
genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist z.B. mit
Maico Schutzgitter SG.
Artikel: EZR 40/4 B
Fördervolumen: 4550 m3/h
FördervolumenNenn: 3258 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 91 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1420 1/min - im opt.
Wirkungsgrad
Drehzahl: 1449 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 225 W / im opt.
Wirkungsgrad
INenn: 0,9 A / im opt. Wirkungsgrad
IMax: 1,3 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 11,74 kg
Gewicht mit Verpackung: 13,64 kg
Nennweite: 400 mm
Breite: 438 mm
Höhe: 438 mm
Tiefe: 370 mm
Breite mit Verpackung: 495 mm
Höhe mit Verpackung: 515 mm
Tiefe mit Verpackung: 400 mm
Fördermitteltemperatur bei Nennstrom: 80
G C
Fördermitteltemperatur bei IMax: 50 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 52,3 %
Messkategorie: D
Effizienzkategorie: total
Effizienzgrad N: 63
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,203 kW / 3980 m3/h
nBEP: 1433 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
pf, BEP: 96 Pa
SchallleistungspegelLWA5: 75 dB(A)
Gleichstrommotor: false
