Beschreibung

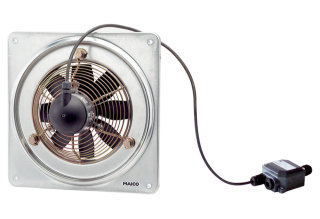

MC Axial-Wandventilator EZQ 20/4-E Ex e
Platte, Wechselstrom, Ex-Schutz, DN200
Produktausführung
Wechselstrommotor
Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G
Ex h IIB+H2 T3 Gb.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
Geeignet für die Temperaturklassen T1 -
T3 (200 G C).
Besondere Eigenschaften
Axial-Wandventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zonen 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Schutzgitter auf der Saugseite,
Berührungsschutz gemäß DIN EN ISO 13857.
Einbau in jeder Lage möglich.
Typenreihe
EZQ / DZQ .. Ex e mit quadratischer
Wandplatte.
EZS / DZS .. Ex e mit Stahlwandring.
Laufrad
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Wechselstrommotor
Spaltpolmotor mit Kugellager,
wartungsfrei ist anschlussfertig am
Ventilator verbaut.
Betriebsart S1 (Dauerbetrieb).
Nicht reversierbar.
Keine Drehzahlregelung zulässig.
Überlastungsschutz mit
MAICO-Motorschutzschalter MVEx 0,4
gewährleisten.
Elektrischer Anschluss
EZ .. Ex ..: Anschlussleitung ca. 0,5 m
lang.
DZ .. Ex ..: Anschlussleitung ca. 1,7 m
lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Artikel: EZQ 20/4 E Ex e
Ausführung: Quadratische Wandplatte
Fördervolumen: 440 m3/h
Drehzahl: 1340 1/min
Laufradtyp: axial
Drehzahlsteuerbar: nein
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 45 W
cosphi: 0,61
INenn: 0,33 A
Imax bei UNenn: 0,34 A
Schutzart: IP 64
Wärmeklasse: B
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 3,95 kg
Gewicht mit Verpackung: 4,95 kg
Nennweite: 200 mm
Breite: 345 mm
Höhe: 345 mm
Tiefe: 170,5 mm
Breite mit Verpackung: 420 mm
Höhe mit Verpackung: 420 mm
Tiefe mit Verpackung: 300 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
IA/IN: 1,5
Zeit tE: 300 sek
Betriebsart: S1
EG-Baumusterprüfbescheinigung: TÜV-A
18ATEX0053 X, IECEx EPS 19.0021X
Temperaturklasse: T3
Wärmeklasse von Isolierstoffen Th. Cl.:
130 (B)
Verpackungseinheit: 1 Stück
